Laptop DC Jack İğnesi Kırıldı: 19V Giriş Hattı Kısa Devresi ve Soket Onarımı

Posted on by KeskinTeknoloji

Laptop DC Jack İğnesi Kırıldı: 19V Giriş Hattı Kısa Devresi ve Soket Onarımı Mersin

Dizüstü bilgisayarınız şarjdayken kabloya ayağınız takıldıysa, adaptör ucu sert bir şekilde çekildiyse veya cihaz çantadayken adaptör takılı kaldığı için şarj soketinin ortasındaki plastik/metal iğne (Center Pin) kırıldıysa; şarj soketi kasanın içine göçtüyse ve fişi taktığınızda kıvılcım çıkıp bilgisayar aniden tamamen sustuysa mekanik travma kaynaklı bir anakart kısa devresiyle karşı karşıyasınız demektir. Kullanıcılar başlangıçta sadece soketin kırıldığını düşünür; ancak kırılan metal parçanın anakart yüzeyine düşerek 19V hattını toprağa şase yaptırması veya soket arkasındaki lehim padlerinin anakartın bakır katmanlarını yırtarak koparması cihazı tamamen elektriksiz bırakır. Mersin Toroslar’daki laboratuvarımızda kırık DC Jack soketlerini ve kopan anakart lehim padlerini mikroskop altında mikro lehimleme ile fabrikasyon sağlamlığına kavuşturuyoruz.

Özet: DC Jack iğnesinin kırılması sonucu laptopun açılmaması; kırık metal iğnenin soket içinde artı ve eksi kutupları birbirine kaynak yapması, anakart üzerindeki lehim padlerinin yırtılması veya 19V giriş mosfetlerinin kısa devreye düşmesinden kaynaklanır. Kırık sokete adaptörü zorla sokmaya çalışmayın; soket değişimi ve pad rekonstrüksiyonu ile anakart %100 kurtarılır.

Soket kırıldığında anakartta arka planda ne olur?

Laptopların şarj soketi (DC-In Jack), adaptörden gelen 19V/20V yüksek akımı karşılayan ilk mekanik ve elektriksel kapıdır. İki farklı soket mimarisi bulunur:

  • Kablolu Soketler: Soket kasaya vidalanır ve anakarta ince bir kablo demetiyle bağlanır. Darbe anında soket içi parçalanır; artı ve eksi teller birbirine değerek kablo içinde kısa devre oluşturur.
  • Anakarta Lehimli Soketler: Soket doğrudan anakart PCB'sinin üzerine kalın lehim bacaklarıyla monte edilmiştir. Kabloya sert basıldığında kaldıraç etkisiyle soketin arka bacakları anakartın bakır padlerini (lehim yollarını) yırtarak koparır.
  • Kopan bakır yollar anakartın iç katmanlarındaki şase (GND) düzlemine temas ettiğinde 19V ana besleme hattı kilitlenir.
  • Adaptör takılmak istendiğinde adaptörün koruma devresi devreye girerek ışığını söndürür veya soket içinde ark oluşarak plastik erir.

Bu sebeple basit bir soket kırığı dahi anakartı tamamen çalışmaz hale getirir. Mersin bilgisayar tamiri atölyemizde bu hasarlar mikroskop altında incelenerek hem soket yenilenir hem de kopan devre yolları emaye bakır şeritlerle yeniden inşa edilir.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Servis masamıza başvurmadan önce yangın ve ek parça hasarlarını önlemek için şu adımlara uyunuz:

  • ADAPTÖRÜ ASLA ZORLA SOKMAYIN: İğnesi kırılmış veya içi dağılmış bir sokete adaptör fişini zorla sokup sağa sola oynatmak, soket içinde elektrik arkı oluşturarak anakart katmanlarını kömürleştirir.
  • Kırık İğne Parçasını Arayın: Adaptörün ucunun içine bakın; laptopun içindeki kırık iğne adaptörün ucuna mı sıkışmış, yoksa yuvanın içinde serbestçe durup kısa devre mi yapıyor?
  • Kasa İçinden Gelen Sesleri Dinleyin: Bilgisayarı hafifçe salladığınızda kasanın içinde serbestçe yuvarlanan vida veya metal parça sesi geliyorsa cihazı kesinlikle çalıştırmayın.
  • Soket Çevresinde Erime Kontrolü: Şarj giriş yuvasının etrafındaki plastikte erime, kararma veya yanık kokusu olup olmadığını fenerle kontrol edin.
Önemli Uyarı: Kırılan şarj soketini evde 'japon yapıştırıcısı' veya 'sıcak silikonla' yapıştırmaya çalışmak, yapıştırıcının lehim padlerine akarak yalıtkan tabaka oluşturmasına ve yangın riskine yol açar. Kesinlikle yapıştırıcı sürmeyiniz.

Soket darbelerinde en çok hasar gören devre katmanları

Yırtılan Anakart Lehim Padleri

Soketin anakarta lehimlendiği çok katmanlı bakır padlerin darbe etkisiyle PCB'den koparak temassızlığa düşmesi.

Soket İçi Artı/Eksi Kontak Kaynaması

Kırılan orta iğnenin eksi şase yayına yapışarak adaptör takıldığı an tam kısa devre oluşturması.

Giriş Koruma Mosfetleri Patlaması

Soketteki gevşek temastan kaynaklanan yüksek voltaj arklarının 19V giriş mosfetlerinin gate bacağını delmesi.

Anakart PCB Çatlağı

Soket bölgesine gelen aşırı mekanik baskının anakart köşesinde çatlak oluşturarak iç veri yollarını koparması.

Laboratuvarımızda bu arızalar mikroskop altında mekanik ve elektriksel testlerle incelenir.

Ark ısınması ve soket erimesi tehlikesi

DC Jack soketlerinde oluşan temassızlık ve arklar yüksek geçiş direnci yaratır. 65W ile 230W arasındaki güç bu temassız noktadan geçerken soket gövdesinde 120-150°C sıcaklık oluşturur. Plastik soket gövdesi erir ve lehimler yumuşayarak anakarttan akar. Servisimizde yapılan onarımlarda soket değiştirildikten sonra yüksek akım taşıyan lehim hatları ek bakır takviyeleriyle güçlendirilir ve termal olarak izole edilir.

Veri Güvenliği: Şarj Soketi Kırılan Laptopta Dosyalar Silinir mi?

Kullanıcıların en büyük endişesi şarjı bittiği için kapanan cihazdaki dosyalarının silinip silinmediğidir. Net ve rahatlatıcı bilgi: DC Jack soketi arızası tamamen mekanik bir enerji giriş problemidir. M.2 NVMe SSD diskiniz ve sabit diskiniz bu arızadan kesinlikle etkilenmez. Atölyemizde yapılan soket değişimi ve pad onarımı asla diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Soket onarılıp cihaz şarj edildikten sonra tüm verileriniz eksiksiz olarak açılır.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda soket onarımında izlenen protokol:

  1. 1. Adım (Kasa Sökümü ve Mikroskobik İnceleme): Laptop sökülerek anakart üzerindeki soket yuvası mikroskop altına alınır; kopan padler ve iç katman çatlakları haritalandırılır.
  2. 2. Adım (Eski Soketin ve Yırtık Padlerin Temizliği): Kırık soket sıcak hava ve lehim emme fitiliyle karta zarar vermeden sökülür; kömürleşmiş reçineler cerrahi olarak temizlenir.
  3. 3. Adım (Pad Rekonstrüksiyonu ve Güçlendirme): Kopan bakır yollar 0.1 mm saf bakır şeritlerle yeniden örülür; UV kürlemeli yalıtkan maske ile anakarta sabitlenir.
  4. 4. Adım (Yeni Fabrika Standardı Soket Montajı ve Test): Cihaz modeline birebir nominal yeni soket yüksek kurşunlu lehimle monte edilir; 19V besleme hattının empedansı ölçülüp şarj testi doğrulanır.

Komple anakart değişimi tekliflerine inanmayın

Yetkili servisler soketi anakarta lehimli modellerde 'soket bacakları anakartı koparmış, kart tamir edilemez, komple anakart değişecek' diyerek on binlerce liralık masraf çıkarır. Oysa Keskin Teknoloji laboratuvarımızda mikro cerrahi pad örme teknikleriyle en ağır kopuklukları dahi %100 sağlamlıkla onarıyoruz. Kartınızı değiştirmeden çok ekonomik bütçelerle sorunu çözüyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki bağımsız donanım atölyemiz; Toroslar, Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden teslim cihaz kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle ulaştırabilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir parça müdahalesi yapılmaz, onarılamayan ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz modelinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

DC Jack iğnesi kırılan laptopun anakartı yanmış mıdır?

Hayır. Hasar çoğunlukla soketin fiziksel gövdesindedir; soket yenilenip kopan lehim yolları onarıldığında cihaz ilk günkü sağlamlığına döner.

Soket kırılınca laptopun içindeki dosyalar silinir mi?

Kesinlikle hayır. M.2 SSD sürücünüz bağımsızdır ve elektrik arızasından etkilenmez; anakart onarımı sırasında diskinize format atılmaz.

Kırık soketi yapıştırıcıyla tutturmak işe yarar mı?

Kesinlikle hayır. Yapıştırıcı elektrik iletmez, lehim bacaklarını izole eder ve ısınma anında alev alma riski doğurur.

Soket değişimi ne kadar sürer?

DC Jack değişimi ve lehim pad onarımı genellikle aynı gün veya 1 iş günü içinde tamamlanarak teslim edilir.

Kırık şarj soketinizi fabrikasyon sağlamlığında onaralım

Cihaz marka modelinizi WhatsApp destek hattımıza bildirin. Güvenli soket değişimi ve pad onarımıyla cihazınızı kurtaralım.

WhatsApp’tan Ön Bilgi Al

Anakartta Parça Isınmıyor Ama Kısa Devre Var: MLCC ve Miliohm Teşhisi

Posted on by KeskinTeknoloji

Anakartta Parça Isınmıyor Ama Kısa Devre Var: MLCC ve Miliohm Teşhisi Mersin

Dizüstü bilgisayarınızın anakartında multimetre ile ölçüm yapıldığında 19V ana besleme hattında veya 3.3V/5V bobinlerinde tam bir kısa devre (0.00 Ohm / şaseye doğrudan temas) tespit edildiği halde; karta ayarlı güç kaynağından gerilim verildiğinde hiçbir parçanın belirgin şekilde ısınmaması, termal kamerada sıcak bir noktanın parlamaması ve güç kaynağının doğrudan aşırı akım korumasına (OCP) geçmesi elektronik onarım masasında en zorlu teşhis senaryolarından biridir. Acemi tamirciler genellikle 'kartta ısınan parça yok, arıza bulunamaz' diyerek anakartı hurdaya ayırır. Oysa parça ısınmıyorsa arıza yok demek değildir; kısa devrenin direnci o kadar düşüktür ki gerilim sıfıra çökmekte ve güç (P = V x I) formülü gereği ısı açığa çıkamamaktadır. Mersin Toroslar’daki laboratuvarımızda bu gizli kısa devreleri 4-kablolu Kelvin miliohm ölçümü ve milivolt gerilim düşümü takibiyle noktasal tespit ediyoruz.

Özet: Anakartta kısa devre varken parçanın ısınmaması; devredeki kısa devrenin 'tam kısa devre' (dead short) olması nedeniyle voltajın sıfır volta düşmesi ve direnç neredeyse sıfır olduğundan ısı enerjisinin üretilememesidir. Bu arıza yüksek akımla karta baskı yaparak değil; Kelvin köprüsü mantığıyla PCB bakır yollarındaki mikro direnç farkı (miliohm haritalaması) ölçülerek çözülür.

Parça neden ısınmaz? Düşük empedanslı tam kısa devre fiziği

Elektrikte ısının açığa çıkması için iki koşul gerekir: Akım (I) ve o bileşen üzerinde düşen Gerilim (V). Formül `P = V x I` veya `P = I² x R` şeklindedir:

  • Eğer kısa devreye düşen çok katmanlı seramik kondansatör (MLCC) 0.5 Ohm veya 1 Ohm gibi kısmi bir dirence sahipse (sızıntı kısa devresi), üzerinden geçen akım parçayı 80-100°C ısıtır ve termal kamerada anında parlar.
  • Fakat komponent 'tam kısa devre' (0.001 Ohm) haline geldiyse, ayarlı güç kaynağı 1V vermeye çalıştığında hat direnci sıfır olduğu için voltaj 0.05V seviyesine çöker.
  • Voltaj sıfıra yakın olduğu için `P = 0.05V x 3A = 0.15 Watt` gibi önemsiz bir güç üretilir. Bu mikro güç parçayı ısıtmaya yetmez; ısı anakartın devasa bakır zeminine yayılır ve termal kamera hiçbir parlama göremez.
  • Acemi servisler bu noktada akımı 5-10 Amper seviyelerine yükselterek kartı zorlar; bu ise arızasız bakır yolları eriterek anakart katmanlarını geri dönüşsüz şekilde yakar.

Mersin bilgisayar tamiri atölyemizde bu çıkmaz, gerilim enjeksiyonu yerine miliohmmetre ile PCB üzerindeki mikro direnç eğimi takip edilerek aşılır.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Cihazınızı atölyemize ulaştırmadan önce ek hasarları önlemek adına şunlara dikkat edin:

  • CİHAZI ADAPTÖRE TAKMAYIN: Kısa devre tespit edilmiş bir cihaza şebeke adaptörünü takmak, adaptörün iç anahtarlama transistörlerini patlatabilir.
  • Harici Güç Kaynağı ile Yüksek Akım Vermeyin: İnternet videolarından görerek karta yüksek amper basıp duman çıkarmaya çalışmak anakartı kömürleştirir; kesinlikle denemeyiniz.
  • Koku Kontrolü: Kasanın hava kanallarında hafif de olsa yanık reçine veya ozon kokusu olup olmadığını kontrol edin.
  • Fiziksel Darbe Geçmişini Bildirin: Cihazın yere düşüp düşmediğini not edin; mekanik darbeler MLCC kondansatörlerin iç plakalarını çatlatarak ısınmayan kısa devreye yol açar.
Önemli Güvenlik Uyarısı: Isınmayan kısa devrelerde karta kontrolsüz yüksek akım (5A-10A) vermek, arızalı kondansatörü bulmak yerine arızasız işlemci veya ekran kartı çekirdeğini yakabilir.

Isınmayan kısa devrelere yol açan komponentler

0402 / 0603 Kılıf MLCC Kondansatörler

İç katmanları birbirine tamamen kaynayan mikro seramik kondansatörlerin sıfıra yakın dirençle ana 19V rayını toprağa bağlaması.

Giriş TVS Koruma Diyotu Delinmesi

Aşırı gerilim anında tam iletime geçip kısa devreye kilitlenen ve metal plakası geniş olduğu için ısınmayan koruma diyotları.

Low-Side Mosfet İç Kaynaması

Alt faz mosfetinin silikon tabakasının sıfır dirençle şaseye erimesi sonucu voltajın yükselmesine izin vermemesi.

PCB Katman İçi Bakır Kısa Devresi

Üretim hatası veya mekanik bükülme sonucu anakartın iç katmanlarındaki artı ve eksi bakır düzlemlerin birbirine temas etmesi.

Laboratuvarımızda bu bileşenler 4-kablolu miliohm test cihazı ile tek tek taranarak izole edilir.

Bakır düzlemlerin termal yayılımı ve Kelvin ölçüm yöntemi

Modern anakartlar ısıyı dağıtmak için geniş bakır zemin katmanlarına (Ground Plane) sahiptir. Noktasal küçük bir kısa devre bile bu geniş bakır alana yayıldığında sıcaklık birkaç derece bile yükselmez. Bu sebeple laboratuvarımızda Kelvin 4-Kablolu Ölçüm (4-Wire Kelvin Sensing) yöntemi kullanılır. Bu yöntemde test problarının kendi kablo direnci sıfırlanır; prob arızalı kondansatöre doğru yaklaştıkça bakır yolun mikroskobik direnci 12 miliohm'dan 2 miliohm'a doğru adım adım düşer. En düşük miliohm değerinin okunduğu yerdeki komponent, ısınmasa dahi arızalı parça olarak kesinleştirilir.

Veri Güvenliği: Kısa Devreli Bilgisayardaki Dosyalar Silinir mi?

Kullanıcıların en büyük endişesi anakarttaki bu karmaşık arıza nedeniyle diskteki bilgilerin kaybolmasıdır. Net ve rahatlatıcı güvence: Kısa devre arızası anakartın pasif güç besleme katmanındadır. M.2 NVMe SSD sürücünüz bağımsız bir modüldür ve bu arızadan kesinlikle etkilenmez. Servisimizde yapılan MLCC değişimi ve kısa devre onarımı asla diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Anakart onarıldığında tüm dosyalarınız, projeleriniz ve masaüstünüz aynen korunur.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda ısınmayan kısa devrelerde izlenen bilimsel protokol:

  1. 1. Adım (Miliohm Seviyesinde Hat Haritalaması): 19V B+ hattının ve bobinlerin toprak empedansı 4-kablolu hassas miliohmmetre ile okunur.
  2. 2. Adım (Milivolt Gerilim Düşümü Takibi): Karta güvenli 0.5V ve 1A sabit akım uygulanır; yüksek çözünürlüklü 6.5 haneli mikrovoltmetre ile bakır yollar üzerindeki gerilim eğimi izlenir.
  3. 3. Adım (Arızalı MLCC'nin Mikroskop Altında Ayrıştırılması): Gerilim düşümünün sıfırlandığı noktadaki mikroskobik seramik kapasitör cımbızla tek taraflı kaldırılarak kısa devrenin kalktığı doğrulanır.
  4. 4. Adım (Yeni Komponent Montajı ve Kararlılık Testi): Nominal voltaj ve kapasite değerindeki yeni MLCC monte edilir; kart ayarlı güç kaynağında test edilip stres analizine alınır.

Komple anakart değişimi gerçekten zorunlu mu?

Pek çok yetkili servis 'kısa devre var ama nerede olduğu bulunamıyor, anakart değişecek' diyerek müşteriye on binlerce liralık fatura sunar. Oysa arızalı olan parça yalnızca 2 liralık bir seramik kondansatördür. Keskin Teknoloji olarak bilimsel ölçüm yöntemleriyle gizli kısa devreyi bulup kartınızı %80 maliyet avantajıyla kurtarıyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki bağımsız merkez servisimiz; Toroslar, Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden teslim cihaz kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle ulaştırabilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir işlem başlatılmaz, onarılamayan ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz modelinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Kısa devre olan parça neden ısınmaz?

Direnç neredeyse sıfır (dead short) olduğunda voltaj da sıfıra çöker; güç formülü (V x I) gereği ısı üretilemez ve termal kamerada parlama oluşmaz.

Isınmayan kısa devre nasıl bulunur?

4-kablolu Kelvin miliohm ölçümü ile PCB üzerindeki bakır yolun mikroskobik direnç düşümü adım adım takip edilerek noktasal bulunur.

Bilgisayarımdaki SSD ve veriler silinir mi?

Kesinlikle hayır. Arıza anakartın pasif filtre kondansatöründedir; SSD sürücünüz bağımsızdır ve tüm verileriniz aynen korunur, format gerekmez.

Onarım işlemi ne kadar sürer?

Miliohm haritalaması ve MLCC değişimi genellikle 1 ila 2 iş günü içerisinde tamamlanarak stres testleriyle teslim edilir.

Bulunamayan kısa devreleri bilimsel yöntemlerle çözelim

Cihaz marka modelinizi WhatsApp destek hattımıza bildirin. Laboratuvarımızda miliohm teşhisiyle kartınızı kurtaralım.

WhatsApp’tan Ön Bilgi Al

Yıldırım ve Şebeke Darbesi Sonrası Masaüstü PC Açılmıyor: PSU ve Anakart Onarımı

Posted on by KeskinTeknoloji

Yıldırım ve Şebeke Darbesi Sonrası Masaüstü PC Açılmıyor: PSU ve Anakart Onarımı Mersin

Fırtınalı bir havada yakına düşen yıldırımın ardından veya mahalle trafosundaki arıza sonrası şebeke elektriğinin ani voltaj yükselmesiyle geri gelmesinin ardından masaüstü bilgisayarınız tamamen sustuysa, kasanın arkasındaki güç kaynağı (PSU) şalteri açık olduğu halde anakartta hiçbir ışık yanmıyor ve güç tuşuna bastığınızda fanlar en ufak bir kıpırdama göstermiyorsa; şebeke üzerinden binlerce voltluk geçici aşırı gerilim darbesi (surge) kasanızın elektronik koruma duvarlarına çarpmış demektir. Masaüstü sistemlerde bu felaket genellikle güç kaynağının birincil katını patlatır; eğer güç kaynağı kalitesiz ise darbe doğrudan anakartın 24-pin girişine, Ethernet portuna ve ekran kartına sıçrayabilir. Mersin Toroslar’daki laboratuvarımızda aşırı gerilim darbesi almış masaüstü sistemleri parça parça elektriksel testlere tabi tutarak güvenle hayata döndürüyoruz.

Özet: Şebeke ve yıldırım darbesi sonrası masaüstü PC'nin açılmaması; ATX güç kaynağındaki sigorta ve varistörün (MOV) patlaması, anakartın +5VSB bekleme regülatörünün yanması veya Ethernet kablosundan gelen statik darbenin LAN kontrolcüsünü delmesinden kaynaklanır. Yeni güç kaynağı takmadan önce anakartta kısa devre testi yapılmalıdır; aksi halde yeni güç kaynağı da anında yanabilir.

Masaüstü bilgisayara yıldırım darbesi nasıl girer?

Kullanıcılar masaüstü bilgisayarların yalnızca prize bağlı olduğunu düşünür; ancak yüksek gerilim darbeleri çoklu kapılardan kasaya sızar:

  • 220V Şebeke Girişi (AC Hattı): Yıldırım yakındaki bir enerji nakil hattına çarptığında şebekede anlık 2.000V - 10.000V aşırı gerilim pikleri oluşur. Kaliteli ATX güç kaynaklarında yer alan MOV (Metal Oksit Varistör) ve gaz deşarj tüpleri bu darbeyi sönümleyerek giriş sigortasını attırır ve anakarta geçişi keser.
  • Kablolu İnternet (Ethernet / LAN RJ45): Modem veya dış hatlar üzerinden gelen statik darbe doğrudan anakart üzerindeki Ethernet transformatörüne ulaşır. Bu darbe transformatörü delerek Realtek / Intel LAN çipini yakar ve çip kısa devreye düşerek anakartın 3.3V standby hattını kilitler.
  • Topraklama Hattı Geri Beslemesi: Binanın topraklaması zayıfsa, aşırı akım toprak hattından kasanın metal şasesine akar ve anakart yükseltme vidalarından iç hatlara sıçrar.

Mersin bilgisayar tamiri atölyemizde darbe almış masaüstü kasalar önce güç kaynağından ayrılarak uzay montaj masasında tek tek elektriksel analizden geçirilir.

Kasayı açmadan evde yapılabilecek dört güvenli kontrol

Yangın ve ek bileşen hasarlarını önlemek için evde şu kurallara dikkat edin:

  • KASAYI ASLA TEKRAR PRİZE BAĞLAMAYIN: Patlamış bir güç kaynağını veya kısa devreli anakartı tekrar prize takmak, arızanın işlemci ve ekran kartına sıçramasına yol açabilir.
  • Güç Kaynağı Kokusu: Kasanın arkasındaki güç kaynağı fanının içine burnunuzu yaklaştırın; yanık elektronik reçine, patlamış kondansatör elektroliti veya keskin koku alıyorsanız PSU kesinlikle patlamıştır.
  • Modem ve İnternet Kablosu Kontrolü: Olay esnasında evdeki modem de yandıysa veya kapandıysa, darbe büyük ihtimalle Ethernet kablosu üzerinden anakarta ulaşmıştır; bu bilgiyi servisimize iletiniz.
  • Tüm Harici Kabloları Ayırın: Monitör, ses sistemi, yazıcı ve klavye kablolarını kasadan tamamen sökün.
Önemli Uyarı: Şebeke darbesi almış bir kasaya 'çalışıyor mu diye denemek için' başka bir bilgisayarın çalışan güç kaynağını doğrudan takmayın. Eğer anakartta 12V kısa devresi varsa ödünç aldığınız güç kaynağını da anında yakabilirsiniz.

Yıldırım darbesinde hasar gören tipik masaüstü bileşenleri

Güç Kaynağı (PSU) Birincil Kat Patlaması

Giriş sigortasının, doğrultucu köprü diyotun ve PFC anahtarlama mosfetlerinin aşırı gerilim darbesiyle infilak etmesi.

Anakart LAN (Ağ) Entegresi Delinmesi

Ethernet kablosundan gelen darbeyle ağ çipinin delinerek anakartın standby hattını doğrudan toprağa kilitlemesi.

Anakart +5VSB Regülatör Yanığı

Güç kaynağından sızan anlık voltaj pikiyle anakart üzerindeki bekleme voltaj regülatörünün ve Super I/O çipinin yanması.

Ekran Kartı PCI-e Besleme Sigortaları

Kasa şasesinden sıçrayan gerilimle ekran kartının PCI-e slot girişindeki koruma sigortalarının atması.

Laboratuvarımızda bu parçalar bağımsız ayarlı test kaynaklarıyla incelenir.

Aşırı gerilim patlamaları ve anakart bakır katmanları

Yıldırım darbeleri anakart üzerindeki ince bakır veri yollarını adeta bir sigorta gibi buharlaştırabilir (PCB trace vaporization). Bu esnada oluşan ark PCB yüzeyinde iletken karbon tabakası bırakır. Atölyemizde karbonlaşmış bölgeler mikroskop altında cerrahi olarak temizlenir, UV kürlemeli yalıtkan maske uygulanır ve kopuk yollar emaye bakır tellerle yeniden örülerek anakart kurtarılır.

Veri Güvenliği: Voltaj Darbesi Alan Masaüstü PC'de Veriler Silinir mi?

Kullanıcıların en büyük endişesi kasanın içindeki hard disklerde ve NVMe SSD'lerde depolanan aile fotoğrafları, şirket muhasebesi ve projelerdir. Net taahhüt ve ilkemiz: Şebeke darbelerinde SSD ve sabit diskler genellikle sağlam kalır; çünkü güç kaynaklarının 12V/5V ikincil katlarındaki koruma bobinleri darbeyi göğüsler. Servisimizde yapılan anakart onarımı ve güç kaynağı revizyonu kesinlikle diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Sistem onarıldıktan sonra tüm dosyalarınız eksiksiz olarak karşınızda olacaktır.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda darbe almış masaüstü sistemlerde izlenen adımlar:

  1. 1. Adım (Bileşenlerin Bağımsız Test Edilmesi): Güç kaynağı, anakart, ekran kartı ve RAM'ler kasadan sökülür; her biri bağımsız laboratuvar cihazlarıyla test edilir.
  2. 2. Adım (Anakart Giriş ve LAN Hattı Taraması): 24-pin konnektör ve RJ45 portu mikroskop altında incelenir; patlamış LAN çipi ve TVS diyotları sökülerek kısa devre izole edilir.
  3. 3. Adım (Güç Kaynağı Revizyonu veya Yenilenmesi): Güç kaynağının sigortası ve varistörleri onarılır ya da fabrika standardında yeni bir ATX PSU entegre edilir.
  4. 4. Adım (Sistem Montajı ve Kararlılık Testi): Anakart güvenli güç kaynağına bağlanarak uyanış dizilimi doğrulanır; AIDA64 ve FurMark tam yük stres testleriyle sistem kararlılığı onaylanır.

Bütün kasayı yenilemek zorunda mısınız?

Pek çok acemi servis şimşek çakması vakalarında 'bütün kasa yanmış, sıfırdan sistem toplayacağız' diyerek devasa masraflar çıkarır. Oysa gerçekte kasanın içindeki işlemci, RAM'ler, ekran kartı ve SSD çoğu zaman sapasağlamdır; yanan yalnızca güç kaynağının birincil sigortası veya anakartın 150 liralık ağ çipidir. Keskin Teknoloji olarak sağlam donanımlarınızı koruyarak sizi fahiş masraflardan kurtarıyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki merkez donanım laboratuvarımız; Toroslar başta olmak üzere Yenişehir, Mezitli, Akdeniz ve tüm Mersin ilçelerinden kasa veya demonte parça kabul etmektedir. Şehir dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden parçalarını güvenle ulaştırabilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir işlem başlatılmaz, onarılamayan ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza sistem özelliklerinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Yıldırım düşen masaüstü bilgisayar tamamen çöp müdür?

Hayır. Çoğu zaman güç kaynağının koruma sigortası veya anakartın Ethernet çipi kendini feda ederek işlemci ve ekran kartını korumuştur; devre onarımıyla sistem kurtarılır.

Disklerimdeki fotoğraflar ve ticari dosyalarım yanmış mıdır?

Çoğu vakada SSD ve hard diskler sağlam kalır; anakart ve güç kaynağı onarıldığında format atılmadan tüm verilerinize ulaşırsınız.

Başka bir güç kaynağı takıp denemek güvenli midir?

Hayır. Anakartta 12V kısa devresi varsa yeni takacağınız güç kaynağını da anında yakabilirsiniz; önce anakart kısa devre testi yapılmalıdır.

Masaüstü arıza tespiti ve tamir süresi ne kadardır?

Bileşenlerin tek tek test edilmesi, güç kaynağı ve anakart onarımı genellikle 1 ila 2 iş günü içinde tamamlanarak teslim edilir.

Voltaj darbesi alan masaüstü bilgisayarınızı güvenle kurtaralım

Sistem özelliklerinizi WhatsApp destek hattımıza bildirin. Laboratuvarımızda bağımsız elektriksel testlerle sisteminizi hayata döndürelim.

WhatsApp’tan Ön Bilgi Al

Kargo ile Açılmayan Laptop Tamiri: Türkiye Geneli Güvenli Servis Süreci

Posted on by KeskinTeknoloji

Kargo ile Açılmayan Laptop Tamiri: Türkiye Geneli Güvenli Servis Süreci Mersin

Bulunduğunuz şehirde veya ilçede karmaşık anakart devre şemalarını okuyabilecek osiloskop ve termal kameralı laboratuvar altyapısı bulunmadığı için cihazınızı emanet ettiğiniz yerel servisler 'anakart yanmış, parça bulunmaz' diyerek cihazınızı iade ettiyse ya da yetkili servis sıfır bilgisayar parasına anakart değişimi teklif ettiyse; Mersin Toroslar’daki bağımsız anakart onarım merkezimize Türkiye'nin 81 ilinden anlaşmalı kargo ile güvenle cihaz gönderebilirsiniz. Şehir dışından kargo ile bilgisayar göndermek ilk bakışta taşıma esnasında hasar görme veya güvenilirlik konusunda soru işaretleri doğurabilir. Ancak Keskin Teknoloji olarak geliştirdiğimiz şeffaf kabul protokolü, video kayıtlı kutu açımı, ücretsiz ön elektriksel teşhis ve müşteri onayı olmadan tek bir vidaya dahi dokunmama ilkemizle tüm süreci endişesiz bir deneyime dönüştürüyoruz.

Özet: Türkiye genelinden kargo ile açılmayan laptop gönderiminde; cihazınız atölyemize ulaştığı an seri numarasıyla sisteme işlenir, HD kamera altında kutusu açılarak kozmetik durumu fotoğraflanır ve ücretsiz ön elektriksel ölçüme alınır. Arızalı komponent, tamir süresi ve maliyet tarafınıza şeffafça sunulur; onay vermezseniz veya tamiri mümkün değilse cihaz hiçbir ücret talep edilmeksizin geri kargolanır.

Kargo ile cihaz kabul süreci nasıl işler? Adım adım protokol

Mersin dışından servisimize cihaz göndermek isteyen müşterilerimiz için işleyen kurumsal adımlar:

  • 1. WhatsApp Üzerinden Ön İletişim: Cihazınızın marka modelini ve arıza belirtilerini (örneğin 'ışık yanmıyor', 'sıvı döküldü', 'başka servis anakart yanmış dedi') WhatsApp hattımıza bildirirsiniz.
  • 2. Anlaşmalı Kargo Kodunun Alınması: Tarafınıza iletilen indirimli ve güvenli kurumsal kargo kodumuz ile cihazınızı en yakın kargo şubesine teslim edersiniz.
  • 3. Video Kayıtlı Kutu Açımı ve Kayıt: Kargonuz atölyemize ulaştığında paketleme durumu, cihaz kasası ve seri numarası güvenlik kameraları altında açılarak servis takip sistemimize işlenir ve size SMS/WhatsApp ile bilgi verilir.
  • 4. Ücretsiz Ön Teşhis ve Raporlama: Kart mikroskop, multimetre ve termal kamera altında ölçülerek arızalı parça ve net bütçe belirlenir. Onayınız olmadan hiçbir fiziksel lehim işlemine başlanmaz.
  • 5. Onarım, Stres Testi ve Güvenli İade: Onayınızın ardından onarım tamamlanır; en az 2 saatlik FurMark ve AIDA64 ağır yük stres testlerinden geçirildikten sonra darbe emici hava kanallı ambalajla adresinize geri kargolanır.

Mersin bilgisayar tamiri merkezimizde uyguladığımız bu sistemle bugüne kadar binlerce şehir dışı cihazı başarıyla sahiplerine kavuşturduk.

Kargo yapmadan önce evde paketlemede dikkat edilecek dört kural

Taşıma esnasında kargo firmalarının oluşturabileceği sarsıntı ve düşme risklerini sıfırlamak için şu paketleme kurallarına uyunuz:

  • Balonlu Naylon (Patpat) ile Çok Katmanlı Sarım: Laptopu ekranı ve kasası korunacak şekilde en az 4-5 kat kalın balonlu naylonla sarın ve bantlayın.
  • Ekran ve Klavye Araya Koruyucu Koyma: Klavye tuşlarının taşıma sarsıntısıyla ekrana baskı yapıp çizmesini veya kırmasını önlemek için ekran ile klavye arasına ince bir sünger veya temiz A4 kağıt koyun.
  • Adaptörü Ayrı Bir Bölmeye Koyma: Şarj adaptörünün sert köşelerinin laptop kasasına çarpıp kırmaması için adaptörü laptopun hemen yanına değil, ayrı bir balonlu naylonla sararak kutu içinde farklı bir köşeye sabitleyin.
  • Sert ve Dolgulu Dış Kutu: Cihazı içine koyduğunuz koli içinde laptopun sağa sola sallanmaması gerekir; boşlukları buruşturulmuş gazete kağıtları veya köpükle doldurun.
Önemli Güvenlik Uyarısı: Cihazınızı kargolarken şifrenizi bir kağıda yazıp pakete eklemenize gerek yoktur; anakart onarımı donanımsal düzeyde yapılır ve Windows şifreniz olmadan da osiloskop ile açılış doğrulanabilir.

En çok kargo ile gelen kronik anakart arızaları

Yetkili Servisin 'Anakart Değişecek' Dediği Cihazlar

Sıfır laptop fiyatı kadar anakart faturası çıkarılan ve bağımsız komponent onarımıyla %80 tasarrufla kurtarılan cihazlar.

Başka Servislerin 'Yapılamaz' Deyip İade Ettiği Kartlar

Donanımsız tamircilerde arızası bulunamayan ve termal kamera/miliohmmetre ile saniyeler içinde çözülen gizli kısa devreler.

Gaming Laptop DrMOS ve GPU Faz Yanıkları

Oyun esnasında aniden kapanan ve yüksek akım fazları patlayan oyuncu bilgisayarlarının mikro devre onarımları.

Bozuk BIOS Güncellemesi ve Tuğla (Bricked) Cihazlar

Windows update ile kilitlenen ve harici EEPROM programlayıcı ile temiz ME yazılarak anında hayata dönen cihazlar.

Laboratuvarımızda bu arıza grupları en yüksek donanım ve mühendislik titizliğiyle onarılır.

Kargo sonrası stres testleri ve termal revizyon

Şehir dışından gelen ve onarımı tamamlanan her bilgisayar kargoya verilmeden önce kapsamlı bir termal revizyondan geçirilir. Kuruyan fabrikasyon macunlar temizlenir, yüksek iletkenlikli termal macun ve termal ped uygulaması yapılır. Ardından cihaz 2 saatlik FurMark ve AIDA64 tam yük stres testlerine tabi tutularak fan devirleri, sıcaklık eğrileri ve şarj kararlılığı raporlanır; testten geçemeyen hiçbir cihaz müşteriye gönderilmez.

Veri Güvenliği: Kargo Sürecinde Dosyalarınız Güvende midir?

Şehir dışından cihaz gönderen kullanıcıların en hassas olduğu konu kişisel dosyalarının gizliliğidir. Açık ve net ilkemiz: Anakart onarımları devre yolları üzerinde donanımsal olarak yürütülür. M.2 NVMe SSD sürücünüzdeki kişisel fotoğraflar, şirket evrakları ve projeler kesinlikle silinmez, format atılmaz ve üçüncü şahıslarla paylaşılmaz. Dileyen müşterilerimiz kargoya vermeden önce SSD disklerini sökerek yalnızca anakartlı kasayı da servisimize gönderebilir.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda kargo cihazlarına uygulanan protokol:

  1. 1. Adım (Kargo Kabul ve Güvenlik Kaydı): Cihaz teslim alınır, kutu açılışı video kaydına alınır ve sistem servis fişi oluşturularak müşteriye iletilir.
  2. 2. Adım (Ücretsiz Ön Elektriksel Teşhis): Multimetre, osiloskop ve termal kamera ile kart taranarak arızalı parça saptanır; net maliyet ve süre bildirilir.
  3. 3. Adım (Onaylı Mikro Lehimleme Onarımı): Müşteri onayının ardından arızalı komponent nominal fabrika standardında yenilenir; devre empedansları doğrulanır.
  4. 4. Adım (Stres Testi ve Güvenli Kargo Gönderimi): Cihaz ağır yük testlerinden geçirilir; darbe emici özel ambalajla sigortalı kargo ile geri gönderilir.

Onarım olmazsa veya onay vermezseniz ne olur?

Keskin Teknoloji felsefemiz şeffaflık ve dürüstlüktür: Eğer cihazınızın onarımı teknik olarak mümkün değilse veya sunduğumuz teklifi onaylamazsanız, kesinlikle hiçbir arıza tespit veya ön inceleme ücreti talep edilmez. Cihazınız geldiği gibi özenle paketlenerek adresinize geri kargolanır.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki merkez donanım laboratuvarımız; Toroslar, Yenişehir, Mezitli, Akdeniz ve Türkiye'nin 81 ilinden kargo ile cihaz kabul etmektedir. Atölyemizde bilgisayar ve laptop onarımlarının yanı sıra Mersin telefon tamiri ve hassas anakart mikro lehimleme hizmetleri de profesyonel standartlarda verilmektedir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza yazarak anlaşmalı kargo kodunuzu anında alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Kargo ile cihaz göndermek güvenli midir?

Evet. Balonlu naylon ve dolgulu koliyle paketlenen cihazlar anlaşmalı kurumsal kargo ile güvenle taşınır; atölyemizde video kaydıyla açılır.

Tamiri onaylamazsam veya yapılamazsa ücret öder miyim?

Kesinlikle hayır. Ön elektriksel teşhis tamamen ücretsizdir; onay verilmeyen veya onarımı mümkün olmayan cihazlar bedelsiz iade edilir.

Bilgisayarımdaki veriler ve dosyalar silinir mi?

Hayır. M.2 SSD sürücünüz bağımsızdır; anakart onarımı sırasında diskinize format atılmaz, tüm verileriniz aynen korunur.

Kargo tamir süreci toplam ne kadar sürer?

Cihaz atölyemize ulaştıktan sonra ön teşhis aynı gün yapılır; onarım ve 2 saatlik stres testleri genellikle 1 ila 3 iş günü içinde tamamlanarak kargoya verilir.

Açılmayan laptopunuzu Türkiye'nin her yerinden güvenle onaralım

Cihaz marka modelinizi ve arıza belirtilerini WhatsApp hattımıza ileterek anlaşmalı kargo kodunuzu hemen alın.

WhatsApp’tan Ön Bilgi Al

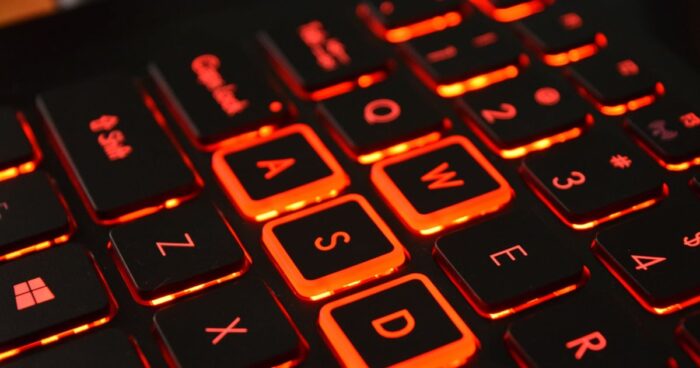

Gaming Laptop Oyun Ortasında Aniden Kapandı: DrMOS ve GPU Faz Onarımı

Posted on by KeskinTeknoloji

Gaming Laptop Oyun Ortasında Aniden Kapandı: DrMOS ve GPU Faz Onarımı Mersin

Yüksek grafik gücü gerektiren güncel bir oyunun tam ortasındayken veya ağır bir 3D render işlemi sırasında gaming laptopunuz hiçbir hata vermeden, mavi ekran göstermeden 'çat' diye aniden kapandıysa; güç adaptörünü taktığınızda adaptörün ışığı sönüyor veya güç tuşuna bastığınızda hiçbir LED yanmıyorsa donanım katmanında ciddi bir aşırı akım (OCP) çökmesi yaşanmış demektir. Oyuncuların sıklıkla 'ekran kartı yandı, cihaz çöp oldu' korkusuna kapıldığı bu arıza, genellikle Nvidia GeForce RTX veya AMD Radeon grafik yongasını besleyen çok fazlı güç katındaki DrMOS (sürücü ve mosfet entegresi) elemanlarından birinin yüksek sıcaklık ve akım altında delinerek 19V ana besleme hattını doğrudan şaseye bağlamasından kaynaklanır. Mersin Toroslar’daki laboratuvarımızda ezbere anakart değişimi yapmak yerine mikroskop ve termal kamera altında DrMOS faz onarımı uyguluyoruz.

Özet: Gaming laptopun oyunda aniden kapanıp açılmaması; GPU veya CPU çekirdeğine onlarca amper akım sağlayan DrMOS güç modüllerinden birinin delinmesi ve 19V ana rayı kısa devreye düşürmesidir. Adaptör takıldığı an ışığı söner veya anakart korumaya geçer. Cihazı defalarca açmaya zorlamayın; delinen DrMOS'un işlemci çekirdeğine yüksek voltaj kaçırmaması için cihazı elektriğe bağlamadan servise ulaştırın.

Oyun anında anakartta ne olur? DrMOS ve GPU VCORE fazları

Modern oyuncu bilgisayarlarında ekran kartları 100W ile 175W arasında çok yüksek güç tüketir. Anakart bu gücü sağlamak için 19V giriş voltajını ekran kartının çekirdek voltajı olan 0.8V - 1.1V seviyesine düşürür. Bu işlemde DrMOS (Driver + MOSFET) adı verilen özel mikro entegreler kullanılır:

  • Bir DrMOS entegresi, içinde bir sürücü çipi ile High-Side ve Low-Side mosfetleri tek bir mikroskobik gövdede birleştirir.
  • Ekran kartı çevresinde 4 ila 8 adet paralel DrMOS fazı yer alır; her biri saniyede yüzbinlerce kez anahtarlama yaparak GPU'ya 20-30 Amper akım pompalar.
  • Oyun esnasında fanlar tozlanmış ve termal macun kurumuşsa DrMOS sıcaklıkları 110°C kritik eşiğini aşar.
  • Aşırı sıcaklık ve termal stres altında silikon kristal bariyer delinir; High-Side bacak kısa devreye düşer ve 19V gerilim anında GPU bobinine ve toprak hattına oturur.
  • Anakartın ana koruma katı (BQ PWM şarj kontrolcüsü) nanosaniyeler içinde sistemi kilitleyerek tüm elektrik akışını keser.

Bu sebeple bilgisayar anında susar ve adaptör bağlandığında adaptörün ışığı söner. Mersin bilgisayar tamiri merkezimizde bu kısa devre, GPU çekirdeğine zarar vermeden güvenli düşük voltaj enjeksiyonuyla ayrıştırılır.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Cihazınızı atölyemize ulaştırmadan önce güvenliğiniz ve donanım sağlığı için şu adımlara dikkat edin:

  • CİHAZI ŞARJA TAKILI TUTMAYIN: DrMOS delinmesi durumunda prize takılı tutmak, kısa devrenin arka plandaki GPU silikon çekirdeğine yüksek voltaj sızdırmasına yol açabilir. Adaptör fişini anında çekin.
  • Koku ve Isı İncelemesi: Laptopun alt ızgaralarını ve klavye bölgesini koklayın; yanık elektronik veya silikon kokusu alıyorsanız kartta fiziksel bir patlama gerçekleşmiştir.
  • Adaptör Işığı Testi: Adaptörü prize tek başına takın; ışığı yanıyor mu? Ardından bilgisayara taktığınızda ışık anında sönüyor mu? Sönüyorsa 19V hattında net bir kısa devre vardır.
  • Statik Deşarj Denemesi (Yalnızca 1 Kez): Adaptörsüz haldeyken güç tuşuna 30 saniye basılı tutun ve ardından bırakın. Tekrar adaptörü takıp tek bir kez tuşa basın; tepki yoksa kesinlikle zorlamayın.
Önemli Güvenlik Uyarısı: Oyun ortasında kapanan bir cihazı 'belki açılır' diyerek saatlerce şarja takıp art arda güç tuşuna basmak, delinmiş mosfetin patlayarak PCB katmanlarını yakmasına ve GPU çekirdeğinin kalıcı olarak ölmesine sebep olabilir.

Gaming laptoplarda ani kapanmaya yol açan komponentler

Delinen GPU DrMOS Güç Entegreleri

Vishay, Alpha & Omega veya MPS marka DrMOS entegresinin aşırı sıcaklık ve amperaj altında delinerek 19V hattını doğrudan şaseye kilitlemesi.

GPU VCORE Filtre MLCC Kapasitörleri

Grafik işlemcinin arkasında yer alan yüksek frekanslı seramik kondansatörlerin termal genleşmeyle delinip kısa devreye düşmesi.

PWM Faz Kontrol Entegresi Arızası

DrMOS'ları süren UPI Semi veya Richtek PWM kontrolcüsünün aşırı voltaj pikiyle kilitlenmesi veya yanması.

19V Giriş Ayırıcı Mosfetleri

Akım dalgalanmasını süzen çift N-Kanal giriş mosfetinin ani akım çekişi nedeniyle termal erime yaşaması.

Laboratuvarımızda bu arıza türleri multimetre ile bobin omajları okunarak ve termal kamera kullanılarak noktasal teşhis edilir.

Gaming mimarisinde termal yorgunluk ve lehim alaşımları

Oyuncu bilgisayarları sürekli yüksek watt değerlerinde çalıştığı için anakartın GPU ve CPU çevresi her oyun seansında 90-100°C sıcaklığa çıkar ve oyun bitince oda sıcaklığına iner. Bu termal döngü (Thermal Cycling) lehim alaşımlarında mikroskobik çatlaklar oluşturur ve DrMOS entegrelerinin altındaki soğutucu padlerin temasını zayıflatır. Sonuçta komponent soğuyamaz ve aniden infilak eder. Bu sebeple servisimizde DrMOS onarımı yapılan her laptopa yüksek faz değişimli termal pedler ve birinci sınıf termal macun uygulanarak soğutma sistemi baştan yaratılır.

Veri Güvenliği: Oyun Ortasında Kapanan Laptopta Dosyalar Silinir mi?

Kullanıcıların en büyük korkusu bilgisayardaki kişisel projeleri, oyun kayıtları ve kurulu işletim sistemidir. Gönlünüz tamamen ferah olsun: DrMOS ve faz arızaları ekran kartının güç besleme katındadır. M.2 NVMe SSD sürücünüz bağımsız bir modüldür ve bu arızadan kesinlikle etkilenmez. Laboratuvarımızda gerçekleştirilen DrMOS değişimi ve anakart onarımı asla diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Bilgisayarınız onarıldıktan sonra Windows oturumunuz, oyun kütüphaneleriniz ve masaüstünüz aynen teslim edilir.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda gaming anakart onarımında uygulanan adımlar:

  1. 1. Adım (GPU Direnç ve Bobin Ölçümü): GPU VCORE bobinlerinin omajı miliohm hassasiyetinde ölçülür. Normalde 0.2 - 0.8 Ohm olan çekirdek direnci ile 19V ana besleme hattı arasındaki izolasyon doğrulanır.
  2. 2. Adım (Termal Kamera ile Kısa Devreli Fazın Tespiti): Kısa devreli hatta ayarlı güç kaynağından 1V ve sınırlı amper verilerek FLIR termal kamera ile patlamış DrMOS entegresi saniyeler içinde saptanır.
  3. 3. Adım (Mikro Lehimleme İstasyonunda Söküm): Arızalı DrMOS hassas sıcak hava istasyonuyla sökülür, PCB yüzeyindeki yanıklar temizlenir ve kart katmanları mikroskop altında kontrol edilir.
  4. 4. Adım (Yeni Entegre Montajı ve Ağır Yük Testi): Nominal fabrika değerinde yeni DrMOS lehimlenir; osiloskop ile PWM sinyalleri doğrulandıktan sonra cihaz FurMark, 3DMark ve Timespy stres testlerine alınır.

Komple anakart değişimi gerçekten zorunlu mu?

Yetkili servisler ekran kartı fazı arızalanan gaming laptoplara 30.000 TL ile 60.000 TL arasında komple kart değişim fiyatı çıkarır. Oysa gerçekte ekran kartı çekirdeği (GPU) sağlamdır; yalnızca onu besleyen bir adet DrMOS entegresi bozulmuştur. Keskin Teknoloji felsefesiyle, sağlam GPU ve CPU'yu çöpe atmak yerine yalnızca arızalı çipi onararak %80 maliyet avantajı sağlıyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki özel donanım laboratuvarımız; Toroslar başta olmak üzere Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden gaming laptop kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle servisimize ulaştırabilir. Cihazınız ulaştığında ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir parça müdahalesi uygulanmaz, tamir edilemeyen ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz modelinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Oyunda aniden kapanan laptopun ekran kartı tamamen yanmış mıdır?

Hayır. Çoğu zaman ekran kartı çekirdeği (GPU) sağlamdır; yanan parça onu besleyen DrMOS faz entegresidir ve devre onarımıyla cihaz kurtarılır.

Bilgisayarımdaki oyunlar ve kişisel dosyalarım silinir mi?

Kesinlikle hayır. M.2 NVMe SSD diskiniz bağımsızdır ve arızadan etkilenmez; anakart onarımı sırasında diske format atılmaz.

Cihazı şarja takıp defalarca açmayı denemek doğru mu?

Kesinlikle hayır. Kısa devreli hatta sürekli enerji vermek arızanın sağlam GPU çekirdeğine sıçramasına yol açabilir.

DrMOS faz tamiri ne kadar sürer?

Komponent tespiti, mikroskobik lehimleme ve ardından en az 2 saatlik FurMark stres testleriyle birlikte işlem genellikle 1 ila 3 iş günü sürer.

Oyun ortasında kapanan gaming laptopunuzu kurtaralım

Cihaz marka modelinizi ve ekran kartınızı WhatsApp hattımıza bildirin. Laboratuvarımızda güvenli teşhis adımlarıyla cihazınızı hayata döndürelim.

WhatsApp’tan Ön Bilgi Al

Laptop Adaptörü Takınca Işığı Sönüyor: 19V Kısa Devre ve Mosfet Onarımı

Posted on by KeskinTeknoloji

Laptop Adaptörü Takınca Işığı Sönüyor: 19V Kısa Devre ve Mosfet Onarımı Mersin

Dizüstü bilgisayarınızın şarj adaptörünü prize taktığınızda adaptör üzerindeki yeşil veya mavi LED normal şekilde yanıyor; fakat fişi bilgisayarın şarj soketine taktığınız anda bu ışık aniden sönüyor veya hafifçe yanıp sönerek kesik kesik tıkırtı sesi çıkarıyorsa, anakartınızın 19V ana besleme hattında doğrudan şaseye (toprağa) tam bir kısa devre meydana gelmiş demektir. Adaptörün ışığının sönmesi adaptörün bozulduğunu değil; içindeki akıllı koruma devresinin (Over-Current Protection - OCP) yangın ve parça patlamalarını engellemek adına elektriği kestiğini gösterir. Mersin Toroslar’daki anakart onarım atölyemizde, termal kamera ve miliohm seviyesinde empedans ölçümleriyle kısa devreye yol açan mikro bileşeni dakikalar içinde tespit edip onarıyoruz.

Özet: Adaptör ışığının laptopa takıldığı an sönmesi; adaptörden çıkan 19V gerilimin anakart üzerindeki delinmiş bir mosfet veya patlamış bir MLCC seramik kondansatör nedeniyle doğrudan toprak (GND) hattına aktığını gösterir. Adaptör aşırı akım algılayarak kendini korumaya alır. Fişi zorla takılı tutmayın veya adaptörü sürekli prize takıp çıkarmayın; bu durum işlemci ve ekran kartı fazlarını yakabilir.

Adaptör ışığı neden söner? 19V Ana Besleme (B+) devresi

Laptop anakartlarında adaptörden gelen 19V/20V gerilim doğrudan işlemci veya belleklere gitmez. Önce ana omurga hattı olan ve devre şemalarında B+, VIN veya VDD_MAIN olarak adlandırılan ana dağıtım rayına ulaşır. Bu ray üzerinde:

  • İşlemci (VCORE) faz beslemelerinin High-Side mosfetleri,
  • Ekran kartı (GPU_CORE) güç katı mosfetleri,
  • 3.3V ve 5V Standby regülatör girişleri,
  • Yüzlerce yüksek voltaj filtreleyici seramik SMD kondansatör (MLCC) paralel olarak bağlıdır.

Bu bileşenlerden herhangi biri aşırı voltaj, sıcaklık yorgunluğu veya üretim kusuru nedeniyle delindiğinde (kısa devreye düştüğünde), 19V hattı ile toprak (GND) arasındaki direnç 0.1 Ohm gibi sıfıra yakın bir değere iner. Adaptör bu hatta bağlandığı an, Ohm kanunu gereği çekilmek istenen akım teorik olarak yüzlerce ampere fırlar. Adaptörün içindeki PWM kontrol entegresi bu durumu anlık olarak yakalar ve ana transistörü kilitleyerek çıkışı kapatır; adaptör üzerindeki LED de enerjisiz kaldığı için söner. Mersin bilgisayar tamiri merkezimizde bu arıza, karta rastgele voltaj verilmeden osiloskop ve termal görüntüleme ile güvenle ayrıştırılır.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Cihazınızı atölyemize ulaştırmadan önce, sorunun adaptör kablosundan mı yoksa soketten mi kaynaklandığını anlamak için şu güvenli testleri yapabilirsiniz:

  • Adaptörün Fişini Prizden Çekip Sıfırlama: Işığı sönen adaptör koruma moduna kilitlenir. Fişi prizden çekin, üzerindeki LED tamamen sönene kadar 1-2 dakika bekleyin ve laptopa bağlamadan tekrar prize takın. Eğer prize takıldığında ışık tekrar normal yanıyorsa adaptörün koruma devresi sağlamdır ve anakartta kesin kısa devre vardır.
  • Şarj Soketi (DC Jack) Fiziksel İncelemesi: Şarj kablosunun laptopa giren ucunu ve laptop üzerindeki soket deliğini inceleyin. İğnesi kırılmış veya içi ezilmiş soketler artı ve eksi kutupları birbirine değdirerek soket içinde kısa devre oluşturabilir.
  • Bataryanın Ayrıştırılması (Mümkünse): Bataryası dışarıdan mandalla sökülebilen modellerde bataryayı çıkararak adaptörü tek başına takmayı deneyin. Bazen dahili BMS kartındaki mosfet delinerek adaptörü kilitleyebilir.
  • Farklı Cihazda Deneme: Varsa evde aynı marka ve uç tipine sahip başka bir cihazda adaptörünüzü deneyin veya kendi laptopunuzu sağlamlığı bilinen nominal bir adaptörle test edin.
Kritik Güvenlik Uyarısı: Adaptör ışığı söndüğünde adaptör fişini prizde bırakıp zorla laptopa takmaya çalışmak, kısa devrenin daha derin katmanlara (örneğin High-Side mosfet delinmesi üzerinden 19V'un doğrudan 1.0V çalışan CPU çekirdeğine) akmasına neden olabilir. Bu hata tamir edilebilecek bir cihazı hurdaya çıkarabilir.

Olası nedenleri mantıklı sıraya koymak (Yüksek EEAT Teknik Teşhis)

Delinen Giriş Mosfetleri (AON / EMB Serisi)

Adaptör jakının hemen arkasında bulunan iki adet sıralı koruma mosfetinden birinin drain-source bacakları arasına voltaj sıçraması sonucu kısa devre köprüsü oluşması en yaygın nedendir.

Patlayan MLCC Seramik Kapasitörler

19V hattında gürültü filtreleyen küçük SMD kondansatörler iç katman çatlaması yaşar. Gözle görülmeyen mikroskobik bir çatlak bile 19V'u doğrudan şaseye aktarır.

İşlemci / GPU Faz Mosfetleri Arızası

Oyun veya render sırasında aşırı ısınan VRM faz mosfetlerinden birinin delinmesi, 19V hattını işlemci çekirdek hattına bağlar. Bu durumda özel akım sınırlı laboratuvar testleri gerekir.

DC-In Giriş Soketi Kablo Yanığı

Gevşek temastan kaynaklanan ark ve aşırı ısınma, soket kablosunun artı ve eksi tellerinin yalıtımını eriterek birbirine kaynamasına neden olur.

Keskin Teknoloji atölyesinde arıza aranırken karta doğrudan kontrolsüz yüksek akım verilmez; 1V - 1A sınırıyla başlanan kontrollü akım enjeksiyonu tekniği kullanılır.

Yüksek güç çeken laptoplarda termal yorgunluk ve kısa devre ilişkisi

Gaming ve yüksek performanslı iş istasyonu dizüstü bilgisayarlar adaptörden 130W ile 330W arasında muazzam güç çeker. Bu akım anakartın bakır katmanlarından geçerken mosfet ve bobinlerde ciddi sıcaklık oluşturur. Cihazın fanları tozla tıkandığında veya bakımı geciktiğinde VRM katı 100°C üzerinde kavrulur. Isı-soğuma döngüleri SMD seramik kondansatörlerin dielektrik yapısını bozar ve mosfetlerin silikon kristallerini çatlatır. Sonuç olarak laptop yüksek yük altındayken veya kapatılıp soğurken aniden kısa devreye düşer. Bu nedenle kısa devre onarımı sonrası yüksek iletkenlikli termal macun ve termal ped yenilemesi zorunludur.

Veri Güvenliği: Bilgisayardaki Dosyalarınız Kaybolur mu?

Kullanıcılarımızın en büyük endişelerinden biri işletim sistemi ve kişisel dosyalarıdır. İçiniz rahat olsun: 19V kısa devre arızası anakartın harici güç besleme hattındadır. M.2 NVMe SSD diskiniz bağımsız 3.3V regülatöründen beslenir ve bu arızadan izoledir. Atölyemizde yapılan mosfet değişimi ve kısa devre giderme işlemleri kesinlikle diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Bilgisayarınız onarıldıktan sonra tüm programlarınız ve masaüstünüz aynen teslim edilir.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda uygulanan bilimsel kısa devre giderme adımları:

  1. 1. Adım (DC-In Soketi ve Giriş İzolasyonu): Anakart sökülerek adaptör soketinin giriş direnci ölçülür; soket ile ana ray arasındaki mosfetler tek tek omaj testine tabi tutulur.
  2. 2. Adım (Bobin Omaj Haritalandırması): Tüm voltaj bobinleri (VCORE, VRAM, 3.3V, 5V) multimetre ile şaseye karşı ölçülerek kısa devrenin ana hatta mı yoksa ikincil bir regülatör çıkışında mı olduğu ayrıştırılır.
  3. 3. Adım (Termal Kamera ve Kontrollü Gerilim Enjeksiyonu): Ayarlı laboratuvar güç kaynağından kısa devreli hatta 1 Volt ve sınırlı akım verilir. FLIR termal kamera ile milisaniyeler içinde ısınan arızalı mikro komponent (mosfet veya MLCC) ekran üzerinde parlayarak noktasal yakalanır.
  4. 4. Adım (Mikro Lehimleme ve Koruma Testi): Arızalı komponent profesyonel sıcak hava ve mikro lehim havyasıyla sökülür, lehim padleri temizlenir ve nominal değerde yeni parça montajı yapılır. Devre empedansı normale dönmeden karta tam voltaj verilmez.

Komple anakart değişimi gerçekten gerekli mi?

Yetkili servislerin büyük bölümü kart üzerinde tek bir SMD kondansatör veya mosfet değiştirmek yerine fahiş fiyatlarla anakart değişimi önerir. Ancak gerçekte sağlam olan işlemci, ekran kartı ve anakart pcb'si atıl duruma düşer. Keskin Teknoloji olarak laboratuvarımızda yürüttüğümüz komponent bazlı onarım felsefesiyle, kartın fabrika standartlarındaki yapısını koruyarak arızayı %70-80 daha ekonomik bütçelerle çözüyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki merkez laboratuvarımız; Toroslar, Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden teslim cihaz kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle servisimize ulaştırabilir. Cihazınız atölyemize ulaştığında öncelikle detaylı elektriksel ölçüme alınır; arıza tespit edilmeden ezbere fiyat söylenmez, onayınız olmadan hiçbir işlem yapılmaz. Onarılamayan cihazlar için herhangi bir ücret talep edilmez.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz modelinizi yazarak hemen ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Adaptör ışığı sönüyorsa sorun adaptörde midir yoksa laptopta mı?

Sorun %95 ihtimalle laptopun anakartındaki 19V kısa devresindedir. Adaptör fişten çekilip tekrar prize takıldığında ışık yanıyorsa, adaptör sağlamdır ve anakarta takıldığı anda koruma moduna geçmektedir.

Kısa devre arızası bilgisayarımdaki dosyaları siler mi?

Hayır. Kısa devre yüksek voltaj hattındadır. M.2 SSD veya sabit diskiniz bağımsız depolama birimidir ve verileriniz kesinlikle kaybolmaz, format atılmasına gerek yoktur.

Adaptörü zorlayarak takılı tutmak neye yol açar?

Kesinlikle yapılmamalıdır. Kısa devreli hatta sürekli enerji basmak, koruma devresini delerek 19V gerilimin doğrudan işlemci veya ekran kartı çekirdeğine ulaşmasına ve cihazın kalıcı olarak ölmesine sebep olabilir.

Kısa devre tamiri ne kadar sürer?

Termal kamera ve empedans ölçümüyle arızalı parçanın tespiti ve değişimi genellikle 1 ila 2 iş günü içinde tamamlanır. Cihaz ağır yük ve sıcaklık stres testlerinden geçirildikten sonra güvenle teslim edilir.

Adaptör ışığı sönen laptopunuzu termal kamera ile inceleyelim

Cihaz marka ve modelinizi WhatsApp hattımız üzerinden iletin. Laboratuvarımızda güvenli teşhis adımlarıyla kısa devreyi noktasal tespit edip çözelim.

WhatsApp’tan Ön Bilgi Al

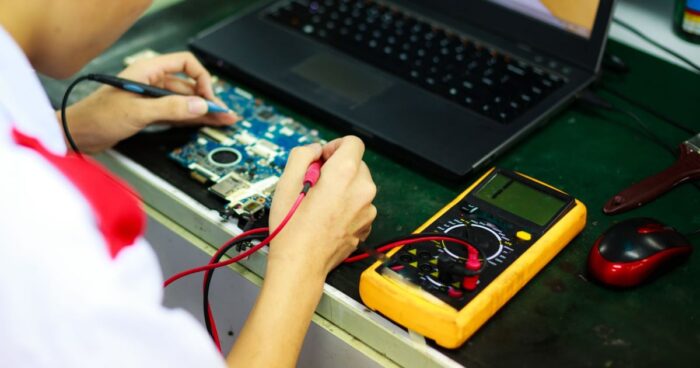

Bataryası Sıfıra İndikten Sonra Şarj Almayan Laptop: BMS Derin Deşarj Onarımı

Posted on by KeskinTeknoloji

Bataryası Sıfıra İndikten Sonra Şarj Almayan Laptop: BMS Derin Deşarj Onarımı Mersin

Dizüstü bilgisayarınızı şarjdan uzakta pili tamamen tükenene (%0) kadar kullandıktan sonra kapandıysa veya birkaç hafta çekmecede kapalı kaldıktan sonra adaptöre bağladığınızda şarj LED'i hiç yanmıyor, ekranda batarya simgesi belirmıyor ve cihaz saatlerce prizde kalsa dahi güç tuşuna hiçbir tepki vermiyorsa; lityum bataryanız kritik derin deşarj (Deep Discharge) moduna girmiş ve dahili BMS güvenlik devresi tarafından kilitlenmiş demektir. Kullanıcılar çoğu zaman bataryanın kalıcı olarak öldüğünü veya anakartın yandığını düşünür. Ancak bu durum lityum pillerin kimyasal güvenliğini sağlamak amacıyla devreye giren otomatik bir voltaj kesme protokolüdür. Mersin Toroslar’daki laboratuvarımızda kilitlenen batarya yönetim sistemlerini (BMS) ve anakart şarj devrelerini bilimsel ölçüm cihazlarıyla test edip hayata döndürüyoruz.

Özet: Bataryası sıfıra indikten sonra şarj almayan laptoplarda; lityum hücre voltajı 2.5V altına düştüğünde batarya içindeki BMS entegresi güvenlik kilidi devreye sokar ve anakartla haberleşmeyi keser. Anakart ise güvenli ön şarj (trickle charge) voltajı veremediğinde şarj döngüsü başlayamaz. Ezbere yeni batarya almadan önce BMS hücre dengeleme ve KBC şarj hattı kontrolleri yapılmalıdır.

Batarya neden kilitlenir? Lityum hücreler ve BMS güvenliği

Modern dizüstü bilgisayar bataryaları yalnızca kimyasal hücrelerden ibaret değildir; üzerinde bağımsız bir mikroişlemci barındıran akıllı bir BMS (Battery Management System) kartı taşır. Bu sistem şu prensiple çalışır:

  • Her bir lityum hücresinin nominal çalışma voltajı 3.6V - 4.2V arasındadır.
  • Hücre voltajı 2.8V seviyesine indiğinde işletim sistemi bilgisayarı güvenlik amacıyla kapatır.
  • Eğer cihaz şarja takılmadan bekletilirse, hücrelerin kendi kendine deşarj olmasıyla voltaj 2.5V kritik eşiğinin altına düşer.
  • BMS denetleyicisi (Texas Instruments BQ serisi), hücrelerin lityum kristalleşmesi ve alev alma riskini önlemek için ana çıkış mosfetlerini kalıcı olarak kapatır (Permanent Failure Lock).
  • Anakarttaki KBC denetleyicisi SMBus veri hattından bataryayı sorguladığında '0V' yanıtı alır ve şarj akımı göndermeyi reddeder.

Sonuç olarak batarya sağlam olduğu halde dışarıya elektrik vermez ve dışarıdan elektrik kabul etmez. Mersin bilgisayar tamiri atölyemizde bu piller harici laboratuvar şarj cihazlarıyla kontrollü hücre uyandırma işlemine tabi tutulur.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Servis masamıza başvurmadan önce evde deneyebileceğiniz güvenli adımlar:

  • Uzun Süreli Pasif Şarj Denemesi: Bilgisayarı kapalı tutun, hiçbir tuşa basmayın. Şarj adaptörünü doğrudan duvardaki sağlam bir prize takıp en az 6-8 saat kesintisiz bağlı bırakın. Anakartın düşük amperli mikro ön şarj devresi (trickle charge) bazen hücreleri yavaş yavaş 3.0V eşiğine çıkarıp kilidi kendiliğinden açabilir.
  • Statik Yük Sıfırlama: Adaptörü çıkartın, güç tuşuna kesintisiz 40 saniye boyunca basılı tutun. Ardından adaptörü geri takıp şarj LED'inin tepkisini gözlemleyin.
  • Adaptör Güç Kapasitesi Kontrolü: Bataryası tamamen boşalmış bir bilgisayar uyanırken normalden daha yüksek anlık akım çeker. Yıpranmış bir adaptör bu akımı karşılayamayıp çökebilir; imkan varsa nominal değerli sağlam bir adaptör deneyin.
  • Harici Bataryalı Modellerde Soket Temizliği: Bataryası mandalla sökülen modellerde bataryayı çıkartıp altın kontak pinlerini izopropil alkolle temizleyin.
Kritik Uyarı: İnternette görülen 'bataryaya doğrudan 12V adaptör kablosu değdirerek şoklama' veya 'buzluğa koyup bekletme' gibi tehlikeli yöntemler, lityum hücrelerin delinmesine, zehirli gaz salmasına ve patlamasına yol açabilir. Kesinlikle denemeyiniz.

Derin deşarj arızasında rol oynayan temel etkenler

BMS Güvenlik Kilidi (PF Status)

Hücre voltaj dengesizliği nedeniyle bataryanın dahili mikroçipinin yazılımsal güvenlik kilidine geçerek şarjı tamamen engellemesi.

Anakart Şarj Mosfetleri Açık Devresi

19V adaptör gerilimini batarya voltajına düşüren anakart üzerindeki şarj mosfetlerinin tetikleme alamaması.

SMBus (Clock / Data) İletişim Kopukluğu

Anakart ile pil arasındaki veri yollarında yer alan dirençlerin değer kaybetmesi sonucu anakartın pili algılayamaması.

Hücre İçi Kısa Devre (Düşük Direnç)

Kalitesiz veya yaşlanmış hücrelerden birinin sıfır volta inerek diğer hücrelerin de şarj almasını bloke etmesi.

Laboratuvarımızda bu arızalar batarya analiz cihazları ve osiloskop yardımıyla bilimsel olarak incelenir.

Derin deşarja uğramış pillerde termal güvenlik kriterleri

Kritik voltajın altına inmiş lityum hücreler şarj edilmeye çalışılırken kontrolsüz yüksek akım verilirse hücre içinde aşırı ısınma (Thermal Runaway) meydana gelebilir. Bu sebeple derin deşarjdan çıkan piller asla standart hızlı şarjla doldurulmamalıdır. Laboratuvarımızda uygulanan protokolde hücreler önce 50-100 mA seviyesinde milisaniyelik mikro darbelerle (Pulse Charging) ısı üretmeden güvenli voltaja çıkarılır; sıcaklık sürekli termal sensörlerle izlenir.

Veri Güvenliği: Bataryası Biten Laptopta Bilgiler Silinir mi?

Kullanıcıların en büyük kaygısı günlerce açılmayan cihazdaki verilerin kaybolup kaybolmadığıdır. Net ve kesin bilgi: Bilgisayarın depolama birimi olan M.2 NVMe SSD veya sabit disk, elektrik kesintilerinden etkilenmeyen uçucu olmayan (non-volatile) NAND flaş hafızaya sahiptir. Bataryanın tamamen boşalması veya aylarca kapalı kalması asla diskinizdeki dosyaları silmez. Anakart ve batarya sistemi onarıldığında bilgisayarınız tüm dosyalarıyla aynen açılır; format gerekmez.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda derin deşarjlı batarya onarımında izlenen protokol:

  1. 1. Adım (Hücre Başına Voltaj Ölçümü): Batarya kasası hassasça incelenerek her bir seri lityum hücresinin voltajı ayrı ayrı multimetre ile ölçülür.
  2. 2. Adım (Kontrollü Hücre Balanslama): Düşük kalan hücreler özel laboratuvar güç kaynağıyla diğer hücrelerin seviyesine eşitlenir (Cell Balancing).
  3. 3. Adım (BMS Güvenlik Kilidinin Sıfırlanması): Batarya kontrol çipinin yazılımı analiz edilerek kilit bayrakları (PF Flags) güvenli biçimde sıfırlanır.
  4. 4. Adım (Anakart Üzerinde Şarj Doğrulaması): Batarya cihaza takılarak BQ şarj kontrolcüsünün şarj akımı başlattığı ve LED'in yandığı doğrulanır; tam şarj-deşarj döngüsüyle teslim edilir.

Hemen yeni batarya almak neden gereksiz masraftır?

Pek çok servis cihaz şarj almadığında hemen yüksek fiyatlara yeni bir batarya satmaya çalışır. Ancak arıza anakartın şarj katındaysa, alınan yeni batarya da boşaldıktan sonra şarj olmayacak ve sorun devam edecektir. Keskin Teknoloji olarak felsefemiz: "Ezbere parça satmak değil, arızanın gerçek kaynağını bulup en ekonomik yolla çözmektir."

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki bağımsız laboratuvarımız; Toroslar başta olmak üzere Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden cihaz kabul etmektedir. Şehir dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle gönderebilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir parça müdahalesi yapılmaz, onarılamayan ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz modelinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Sıfıra inen batarya kesinlikle ölmüş müdür?

Hayır. Çoğu zaman batarya hücreleri sağlamdır ancak 2.5V altına indiği için güvenlik devresi (BMS) kilidine girmiştir; profesyonel balanslama ile kurtarılabilir.

Bataryanın sıfırlanması bilgisayarımdaki verileri siler mi?

Kesinlikle hayır. Verileriniz SSD veya sabit diskinizdedir; bataryanın bitmesi dosyalarınıza zarar vermez, format gerekmez.

Evde bataryayı şoklamak güvenli midir?

Hayır, son derece tehlikelidir. Yanlış voltaj ve akımla şoklamak lityum hücrelerin alev almasına ve patlamasına yol açabilir.

Batarya uyandırma ve test süreci ne kadar sürer?

Hücre balanslama ve tam şarj-deşarj kapasite testi genellikle 1 ila 2 iş günü içerisinde tamamlanır.

Şarj almayan bataryanızı laboratuvar ortamında test edelim

Cihaz marka ve modelinizi WhatsApp destek hattımıza bildirin. Gereksiz parça masrafı yapmadan doğru çözümü üretelim.

WhatsApp’tan Ön Bilgi Al

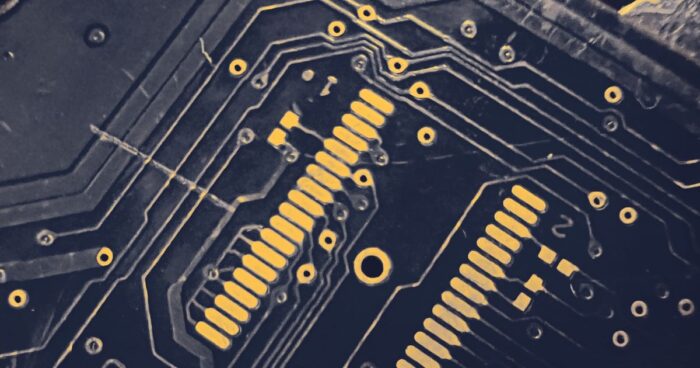

Type-C ile Şarj Olan Laptoplar Neden Aniden Ölür? USB-PD Kontrolcü Onarımı

Posted on by KeskinTeknoloji

Type-C ile Şarj Olan Laptoplar Neden Aniden Ölür? USB-PD Kontrolcü Onarımı Mersin

Modern ince dizüstü bilgisayarlarda (MacBook, Dell XPS, Lenovo ThinkPad, Huawei MateBook, Asus ZenBook) geleneksel yuvarlak DC jakların yerini alan Type-C USB Power Delivery (USB-PD) şarj portları, yüksek kullanım kolaylığı sunarken beraberinde karmaşık bir elektronik risk mimarisi getirmektedir. Cihazınızı şarja takarken ufak bir kıvılcım gördüyseniz, kalitesiz bir telefon şarj aleti veya dock istasyonu bağladıktan sonra bilgisayar aniden tamamen sustuysa ve bir daha ne şarj alıyor ne de açılıyorsa; Type-C portunun arkasında yer alan akıllı USB-PD güç yönetim entegresi çökmüş demektir. Kullanıcılar bu durumda tüm anakartın yandığını düşünerek büyük endişeye kapılır. Mersin Toroslar’daki laboratuvarımızda bu yeni nesil Type-C güç protokolü arızalarını mikroskop altında PD entegresi ve CC koruma diyotlarını yenileyerek yüksek başarı oranıyla çözüyoruz.

Özet: Type-C şarjlı laptopların aniden ölmesinin temel sebebi; Type-C portundaki 20V taşıyan VBUS pini ile komşu 3.3V çalışan CC (Configuration Channel) pinleri arasındaki mikroskobik temas veya kalitesiz kablo arkıdır. 20V gerilim doğrudan USB-PD kontrolcüsünü yakarak anakartın ana besleme hattını kilitler. Komple kart değişimi gerekmez; PD kontrol çipi ve koruma mosfetleri yenilenerek kart kurtarılır.

Type-C Power Delivery nasıl çalışır ve neden bozulur?

Eski tip şarj aletleri prize takılır takılmaz sabit 19V elektrik verirken, Type-C USB-PD sistemi dinamik bir dijital anlaşma (Handshake) protokolüyle çalışır:

  • Type-C kablosunu taktığınızda başlangıçta hatta yalnızca güvenli 5 Volt gerilim bulunur.
  • Anakart üzerindeki USB-PD Kontrolcüsü (TI TPS6598x, Cypress CCG veya Richtek), Type-C portundaki CC1 ve CC2 (Configuration Channel) pinleri üzerinden şarj aletiyle dijital iletişim kurar.
  • Şarj aletinin ve bilgisayarın güç profilleri (Power Rules - PDO) karşılıklı sorgulanır.
  • Her iki taraf anlaştığında voltaj sırasıyla 9V, 15V ve son olarak 20V / 3A-5A seviyesine yükseltilir ve ana B+ hattına aktarılır.
  • Eğer Type-C portunun içine toz girmişse, kablo eğri takılmışsa veya kalitesiz bir dönüştürücü kullanılmışsa; 20V taşıyan VBUS pini hemen yanındaki 3.3V CC pinine elektriksel ark yapar.
  • 3.3V toleranslı PD entegresi nanosaniyede 20V yiyerek patlar ve tüm anakartın uyanış hattı çöker.

Bu sebeple laptop dışarıdan tamamen ölü görünür. Mersin bilgisayar tamiri laboratuvarımızda bu arıza, termal kamera ve osiloskopla PD bacakları izlenerek çözülür.

Cihazı açmadan evde yapılabilecek dört güvenli kontrol

Servis masamıza başvurmadan önce evde uygulayabileceğiniz güvenlik adımları:

  • İkinci Type-C Portunu Deneme (Varsa): Çift Type-C portlu laptoplarda bazen her portun bağımsız bir PD koruma çipi bulunur. Cihazı diğer porttan fabrika standardındaki şarj aletiyle test edin.
  • Kablo ve Şarj Aletini Ayrıştırma: Type-C kablosunun uçlarını ışık altında inceleyin; pinlerde siyahlaşma, yanık izi veya eğilme var mı? Arızalı kabloyu başka cihazlarda asla kullanmayın.
  • 60 Saniyelik Derin EC Sıfırlama: Şarj kablosunu çıkartın. Güç tuşuna kesintisiz tam 60 saniye boyunca basılı tutun. Bazı modellerde bu işlem PD kontrolcüsünün kilitlenen register kaydını sıfırlayabilir.
  • Port İçi Temizlik: Type-C soketinin içine büyüteç ve fenerle bakın; içine sıkışmış cep tozu veya metal çapak pinleri birbirine kısa devre yaptırıyor olabilir (temizlik metal iğneyle değil tahta kürdanla yapılmalıdır).
Önemli Uyarı: Type-C portundan yanık kokusu veya kıvılcım çıktıktan sonra farklı telefon şarj aletleriyle cihazı açmaya zorlamak, hasarın KBC denetleyicisine ve PCH güney köprüsüne sıçramasına neden olabilir.

Type-C şarj mimarisinde en çok yanan parçalar

USB-PD Kontrol Entegresi

Texas Instruments veya Cypress marka güç anlaşma entegresinin yüksek voltaj arkıyla delinmesi ve 3.3V standby hattını şaseye çekmesi.

VBUS Giriş Koruma Mosfetleri

20V hattını ana raya aktaran çift N-Kanal anahtarlama mosfetlerinin aşırı ısınarak gate bacağından patlaması.

CC1 / CC2 ESD Koruma Diyotları

Statik elektriği toprağa aktaran mikro zener koruma diyotlarının kısa devreye düşerek dijital anlaşmayı durdurması.

Type-C Soket İç Pin Ezilmesi

Kablo zorlanması sonucu soketin orta dilindeki 24 pinden birinin eğrilerek komşu hatta kaynaması.

Laboratuvarımızda bu parçalar mikroskop altında sökülerek nominal değerli yeni komponentlerle değiştirilir.

Type-C soket çevresinde termal yoğunluk ve lehim kırılmaları

Type-C portları 65W ile 140W arasındaki devasa gücü birkaç milimetrekarelik mikroskobik alandan aktarır. Şarj esnasında soket gövdesi ve arkasındaki koruma mosfetleri 70-85°C sıcaklıklara ulaşır. Kablonun sürekli takılıp çıkarılması mekanik gerilim yaratır; sıcaklık ve mekanik yük birleştiğinde soketin anakarta bağlandığı SMD lehim bacaklarında soğuk lehim çatlakları oluşur. Atölyemizde yapılan Type-C onarımlarında soket bacakları yüksek kurşunlu lehim alaşımıyla güçlendirilir ve termal pedlerle soğutulur.

Veri Güvenliği: Type-C Portu Yanan Cihazda Bilgiler Silinir mi?

Kullanıcıların en büyük endişesi dizüstü bilgisayarlarındaki iş dosyaları, projeleri ve aile fotoğraflarıdır. İçinizi rahatlatacak net bilgi: Type-C güç arızası anakartın harici enerji giriş portunda gerçekleşir. M.2 NVMe SSD sürücünüz bağımsız bir depolama modülüdür ve bu arızadan kesinlikle zarar görmez. Servisimizde uygulanan USB-PD onarımı ve soket değişimi asla diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Cihazınız tamir edildikten sonra tüm dosyalarınızla eksiksiz olarak açılır.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda Type-C arızalarında izlenen protokol:

  1. 1. Adım (Type-C Soket Mikroskobik Muayenesi): Soket pinleri 40x büyütmeli mikroskopla incelenerek eğik pin, karbonlaşma ve ark izleri tespit edilir.
  2. 2. Adım (CC Hatları ve VBUS Direnç Ölçümü): Multimetre diyot kademesinde CC1, CC2 ve VBUS hatlarının şaseye karşı empedansı okunarak kısa devre saptanır.
  3. 3. Adım (USB-PD Çip Sökümü ve Pad Temizliği): Patlamış PD entegresi sıcak hava istasyonuyla sökülür; lehim padleri mikroskop altında temizlenip taze lehimle yenilenir.
  4. 4. Adım (Yeni PD Kontrolcü Montajı ve 20V Protokol Doğrulaması): Nominal fabrika kodundaki yeni PD entegresi monte edilir; USB-C voltaj test cihazı ile 5V -> 9V -> 15V -> 20V kademe geçişleri doğrulanır.

Komple anakart değişimi gerçekten gerekli mi?

Yetkili servisler Type-C portu arızalandığında 'port anakarta lehimli, komple anakart değişecek' diyerek on binlerce liralık masraf çıkarır. Oysa Keskin Teknoloji laboratuvarımızda mikro lehimleme marifetiyle hem Type-C soketi hem de arkasındaki PD kontrol entegresi bağımsız olarak yenilenebilmektedir. Bu sayede cihazınız fabrikasyon kartıyla kalırken maliyetiniz %75 oranında düşer.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki özel donanım servisimiz; Toroslar, Yenişehir, Mezitli, Akdeniz ve tüm çevre ilçelerden doğrudan Type-C cihaz kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle gönderebilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir işlem başlatılmaz, çözülemeyen cihazlar bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza cihaz marka modelinizi yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Type-C portu yanan laptopun anakartı tamamen çöp müdür?

Hayır. Hasar genellikle soketin hemen arkasındaki USB-PD entegresinde ve koruma diyotlarındadır; mikro lehimleme ile parça değişimi yapılarak kart kurtarılır.

Laptopumdaki dosyalar veya Windows lisansım silinir mi?

Kesinlikle hayır. Arıza güç girişindedir; SSD sürücünüz bağımsızdır ve tüm verileriniz aynen korunur, format gerekmez.

Telefon şarj aleti laptopa takılırsa ne olur?

Kaliteli şarj aletleri 5V/9V vererek güvenli çalışır; ancak kalitesiz ve ucuz şarj cihazları kararsız voltaj dalgalanmasıyla PD çipini yakabilir.

Type-C PD onarımı ne kadar sürer?

PD kontrolcü değişimi ve voltaj el sıkışma testleri genellikle 1 ila 2 iş günü içerisinde tamamlanarak teslim edilir.

Type-C şarjı kesilen laptopunuzu PD çip onarımıyla kurtaralım

Cihaz marka modelinizi WhatsApp destek hattımıza bildirin. Profesyonel mikro lehimleme ile ekonomik ve güvenli çözüm sunalım.

WhatsApp’tan Ön Bilgi Al

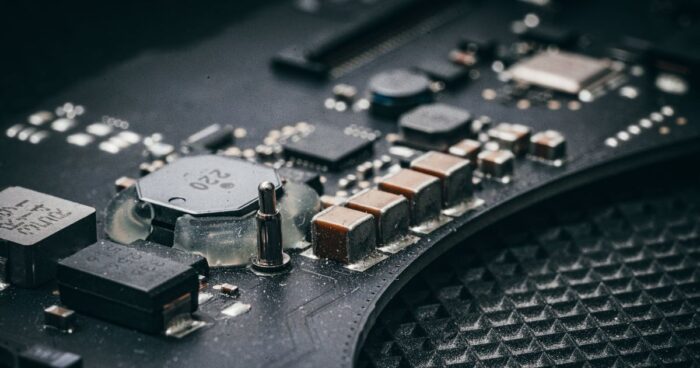

Laptop Güç Tuşuna Basınca Hiçbir Işık Yanmıyor: 3.3V ve 5V Standby Devre Onarımı

Posted on by KeskinTeknoloji

Laptop Güç Tuşuna Basınca Hiçbir Işık Yanmıyor: Mersin'de 3.3V / 5V Standby Devre Onarımı

Dizüstü bilgisayarınızın güç adaptörünü prize taktığınızda ne şarj bildirim LED'i yanıyor ne de açma tuşuna bastığınızda fanlardan, klavye ışıklarından veya ekrandan en ufak bir tepki gelmiyorsa; sistem donanım katmanında tamamen elektriksiz (tam ölü - no power) durumdadır. Kullanıcıların sıklıkla 'anakart yandı, bilgisayar çöp oldu' endişesine kapıldığı bu tablo, aslında anakartın ilk giriş kapısı olan 19V besleme katında veya gömülü mikrodenetleyiciyi (KBC/EC) besleyen 3.3V/5V her zaman açık (Always-on) voltaj regülatörlerinde meydana gelen bir arızanın sonucudur. Mersin Toroslar’daki laboratuvarımızda ezbere komple anakart değişimi yapmak yerine, mikroskop ve osiloskop altında milimetrik devre ölçümleriyle kartınızı ilk günkü çalışma kararlılığına kavuşturuyoruz.

Özet: Laptop güç tuşuna basıldığında hiçbir ışığın yanmaması; adaptör voltajının (19V/20V) DC-In soketinden geçtikten hemen sonra koruma mosfetlerinde kesildiğini, BQ serisi şarj entegresinin ACOK sinyali üretemediğini ya da anakartın beyni sayılan KBC çipini uyandıracak 3.3V Standby voltajının kısa devre nedeniyle çöktüğünü gösterir. Cihazı defalarca farklı adaptörlerle zorlamayın; önce statik deşarj adımını uygulayın.

Güç tuşuna basıldığında anakartta arka planda ne olur?

Modern bir laptopta güç düğmesine basmak, basit bir mekanik elektrik anahtarı çevirmek gibi çalışmaz. Anakartın uyanabilmesi için son derece katı bir Güç Başlatma Sıralaması (Power Sequencing) eksiksiz tamamlanmalıdır. Adaptör bağlandığı anda:

  • 19V gerilim ilk iki giriş mosfetini (High-Side ve Low-Side) aşarak ana B+ besleme hattına ulaşır.
  • Şarj kontrol entegresi (Texas Instruments BQ serisi veya Intersil) adaptör akımını doğrular ve 'ACOK' sinyalini yükseltir.
  • Step-down (gerilim düşürücü) PWM entegresi bağımsız olarak +3.3V ALW ve +5V ALW (Always-on) hatlarını üretir.
  • Bu 3.3V hattı doğrudan klavye kontrolcüsü ve anakart yöneticisi olan ITE / ENE / Nuvoton KBC (Embedded Controller) çipine gider.
  • Güç tuşuna bastığınızda, KBC'ye giden 3.3V sinyali milisaniyelik olarak sıfıra (GND) çekilir. KBC bu düşüşü 'cihazı aç' emri olarak okur ve PCH (güney köprüsü) ile işlemciye sırasıyla SLP_S5#, SLP_S4# ve SLP_S3# uyandırma sinyallerini gönderir.

Eğer 3.3V Standby hattında tek bir seramik kondansatör kısa devreye düşmüşse veya KBC çipi hasar görmüşse, güç tuşuna basıldığında algılanacak bir elektrik sinyali bulunamaz. Bilgisayar dışarıdan tamamen ölü görünür. Mersin bilgisayar tamiri alanındaki atölyemizde bu sinyal dizilimi şematik diyagramlar üzerinden takip edilerek arızalı adım noktasal saptanır.

Cihazı açmadan evde yapılabilecek dört güvenli kontrol

Servisimize başvurmadan önce, cihazın gövdesini tornavidayla açmaya çalışmadan aşağıdaki mantıklı adımları sırayla test edebilirsiniz:

  • 40 Saniyelik Statik Boşaltma (Hard Reset): Adaptör kablosunu cihazdan çekin. Varsa harici bataryayı ayırın; gömülü bataryalı modellerde adaptörsüz haldeyken güç tuşuna kesintisiz tam 40 saniye boyunca basılı tutun. Bu işlem anakart filtre kondansatörlerindeki artık parazit yükü boşaltarak kilitlenen mantık kapılarını sıfırlar.
  • Adaptör Çıkış Gerilimi ve Priz Ayrıştırması: Adaptörün prize giden kablosunda temassızlık olabilir veya adaptörün içindeki regülatör çökmüş olabilir. Laptopu uzatma kablosu yerine doğrudan duvardaki sağlam bir prize takın. Varsa nominal voltaj ve amper değerleri birebir uyuşan sağlam bir adaptörle cihazı test edin.
  • Tüm USB ve Çevre Birimlerini İzole Etme: Hasarlı bir kablosuz mouse alıcısı, bükülmüş bir USB bellek veya ezilmiş bir Type-C port pini, anakartın 5V VBUS hattını doğrudan şaseye (toprağa) bağlayabilir. Anakart kısa devre koruması aktifken güç almayı reddeder. Tüm portları boşaltın.
  • DC-In Şarj Giriş Soketinin Fiziksel Kontrolü: Şarj giriş yuvasının ortasındaki plastik pini ve metal tırnakları fenerle kontrol edin. Kırılmış veya geriye kaçmış bir orta iğne (Center Pin), voltajın karta aktarılmasını tamamen engeller.
Önemli Uyarı: Cihaz tepki vermediğinde internette görülen 'farklı marka yüksek voltajlı adaptör takma' veya soketi zorlayarak açmaya çalışma yöntemleri, 19V giriş koruma diyotlarını patlatarak arızanın doğrudan işlemciye sıçramasına yol açabilir. Asla tavsiye edilmez.

Olası nedenleri mantıklı sıraya koymak (Yüksek EEAT Teknik Teşhis)

19V Giriş Mosfetleri ve BQ Şarj Katı

Adaptör gerilimini karta aktaran iki adet N-Kanal mosfet bulunur. Şebeke dalgalanmasında bu mosfetlerden biri delindiğinde (drain-source kısa devre) veya BQ şarj entegresi arızalandığında kart kendini korumaya alarak elektriği anında keser.

3.3V / 5V Standby PWM Entegresi

Standby devresi laptop kapalıyken dahi 24 saat aktif çalışan tek güç katıdır. Yıllar süren çalışma yorgunluğuyla bu PWM entegresi (örn. RT8205 veya TPS serisi) ısınarak çöker ve KBC'ye giden bekleme voltajı kaybolur.

KBC / EC Mikrodenetleyici Arızası

ITE, ENE veya Nuvoton marka gömülü denetleyici çipi, cihazın tüm güç adımlarını yönetir. İçerisindeki gömülü yazılımın (firmware) bozulması veya çipin dahili kısa devreye düşmesi cihazı tamamen tepkisiz bırakır.

Kısa Devreye Düşen MLCC Kondansatörler

Anakart üzerinde yüzlerce çok katmanlı seramik kondansatör (MLCC) yer alır. Zamanla dielektrik tabakası delinen tek bir 2 liralık mikro kondansatör, ana besleme rayını doğrudan toprağa (GND) çekerek tüm anakartı felç edebilir.

Laboratuvarımızda bu arıza türleri rastgele parçalar sökülerek değil; multimetre ile kademeli empedans ölçümleri ve termal kamera taraması yapılarak noktasal teşhis edilir.

Dizüstü bilgisayarlarda termal stres ve anakart yorgunluğu

Hiç açılmayan bilgisayarların büyük bölümünde arıza tetiği termal geçmişe dayanır. Fan ızgaraları tozla dolan ve termal macunu kuruyan bilgisayarlarda kasa içi ortam sıcaklığı 80-90°C seviyelerine ulaşır. Güç katında yer alan mosfetler ve PWM entegreleri aşırı sıcaklık altında çalıştıkça iç dirençleri (RDS-on) artar ve elektriksel toleransları zayıflar. Sonunda bilgisayar normal şekilde kapatılsa dahi, soğuma esnasında yaşanan termal büzülme son darbeyi vurur ve sabah cihaz bir daha uyanamaz. Bu sebeple onarımını yaptığımız her bilgisayarda kapsamlı termal bakım ve fan revizyonu standart olarak uygulanır.

Veri Güvenliği: Dosyalarınız, Fotoğraflarınız ve Projeleriniz Silinir mi?

Kullanıcıların servis süreçlerinde en büyük korkusu disklerindeki kişisel dosyaların ve lisanslı yazılımların kaybolmasıdır. Net bir ilke olarak: Laptopunuzun açılmama arızası anakartın elektriksel güç katındadır. Bilgileriniz ise bağımsız M.2 NVMe SSD veya 2.5 inç SATA disk üzerinde güvenle saklanmaktadır. Atölyemizde gerçekleştirilen mosfet onarımı, KBC değişimi veya standby entegresi lehimleme işlemleri kesinlikle diskinize format atılmasını gerektirmez ve verilerinize dokunmaz. Bilgisayarınız onarıldıktan sonra masaüstünüz, şifreleriniz ve dosyalarınız aynen korunmuş olarak teslim edilir.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar'daki laboratuvarımızda ezbere iş yapılmaz; her kart bilimsel bir teşhis protokolünden geçer:

  1. 1. Adım (DC Güç Kaynağı ve Kaçak Akım Ölçümü): Laptop hassas dijital ayarlı güç kaynağına bağlanır. Kapalı durumdaki bekleme akımı (0.000A - 0.030A arası olması gereken standby akımı) mA hassasiyetinde ölçülerek kaçak akım olup olmadığı belirlenir.
  2. 2. Adım (Besleme Bobinlerinde Empedans ve Omaj Taraması): Multimetre diyot ve direnç moduna alınarak 19V ana hat, 3.3V ALW, 5V ALW, 1.05V PCH ve RAM bobinlerinin toprak dirençleri ölçülür. Kısa devreli ray saniyeler içinde izole edilir.
  3. 3. Adım (Termal Kamera ile Noktasal Tespit): Kısa devre tespit edilen voltaj hattına kontrollü ve güvenli düşük voltaj verilerek FLIR termal kamera ile anakart taranır. Isınan mikro komponent mikroskop altında netleştirilir.
  4. 4. Adım (Mikro Lehimleme ve Sinyal Doğrulama): Arızalı komponent JBC lehim istasyonlarıyla sökülür, nominal fabrika değerinde yeni komponent lehimlenir. Osiloskop ile PWM sinyal çıkışları doğrulandıktan sonra cihaz teste alınır.

Komple anakart değişimi gerçekten şart mı?

Pek çok yetkili servis veya acemi tamirci, devre takibi yapmak yerine kullanıcıya sıfır laptop fiyatına yaklaşan 'Komple Anakart Değişimi' teklif eder. Oysa güç almayan bir laptopun anakartındaki işlemci, ekran kartı ve chipset genellikle sapasağlamdır. Arıza yalnızca güç hattındaki küçük bir mosfet veya entegreden ibarettir. Keskin Teknoloji felsefesi: "Amaç en pahalı kartı değiştirmek değil, arızalı devre elemanını bulup onarmaktır." Bu yaklaşım sayesinde müşterilerimiz %70-80 maliyet avantajı elde eder.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki bağımsız özel laboratuvarımız; Toroslar başta olmak üzere Yenişehir, Mezitli, Akdeniz ve tüm çevre ilçelerden elden cihaz kabul etmektedir. Ayrıca Mersin dışından veya vakti olmayan müşterilerimiz için Türkiye'nin her yerinden anlaşmalı kargo ile güvenli cihaz kabulü sağlamaktayız. Servisimizde ezbere fiyat verilmez; cihaz detaylı mikroskobik ve elektriksel ön kontrolden geçirildikten sonra net durum bilgisi paylaşılır. Onay verilmeyen hiçbir işleme başlanmaz; tamiri mümkün olmayan cihazlar herhangi bir ücret talep edilmeksizin iade edilir.

Açık Atölye Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp hattımızdan cihazınızın marka modelini yazarak doğrudan ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Laptop hiçbir ışık vermiyorsa anakart tamamen yanmış mıdır?

Hayır. 'Anakart yanması' halk arasında kullanılan genel bir ifadedir. Işık vermeyen bir laptopta çoğunlukla 19V giriş mosfetleri veya 3.3V standby entegresi arızalanmıştır; işlemci ve ana yongalar genellikle sağlam kalır ve devre onarımıyla cihaz kurtarılır.

Bilgisayarımdaki veriler, oyunlar ve kurulu programlar silinir mi?

Kesinlikle hayır. Arıza anakartın elektrik besleme yollarındadır. SSD veya sabit diskiniz fiziksel hasar görmediği sürece dosyalarınıza dokunulmaz, format atılmaz.

Evde farklı ve güçlü bir adaptörle açmayı denemek doğru mu?

Hayır, son derece tehlikelidir. Eğer 19V hattında kısa devre varsa yüksek amperli veya uyumsuz adaptörler koruma devresini aşarak işlemci çekirdeğini yakabilir.

Anakart tamir süresi ne kadardır ve nasıl test edilir?

Ölçüme dayalı kart onarımları genellikle 1 ila 3 iş günü sürer. Onarım sonrası bilgisayar en az 2 saat kesintisiz AIDA64, FurMark ve güç döngüsü stres testlerine tabi tutularak kararlılığı onaylandıktan sonra teslim edilir.

Hiç açılmayan laptopunuzu güvenli laboratuvar teşhisiyle inceleyelim

Cihaz marka modelinizi, daha önce herhangi bir müdahale görüp görmediğini ve arıza öncesi belirtileri WhatsApp üzerinden bizimle paylaşın. Doğru ölçüm ve onarım yolunu birlikte belirleyelim.

WhatsApp’tan Ön Bilgi Al

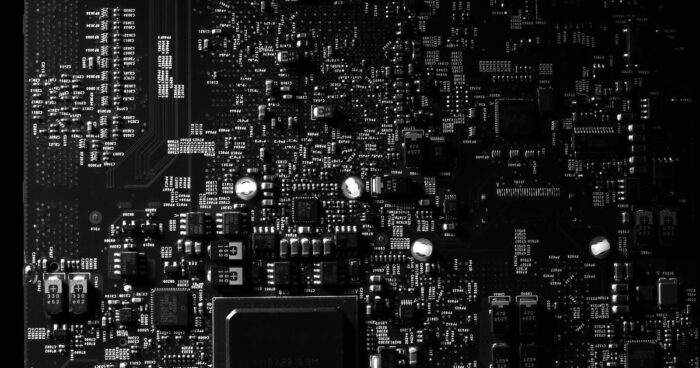

Laptop Yük Altındayken Kapandı: MOSFET Kısa Devresi ve Termal Teşhis

Posted on by KeskinTeknoloji

Laptop Yük Altındayken Kapandı: MOSFET Kısa Devresi ve Termal Teşhis Mersin

Dizüstü bilgisayarınızda Premiere'de video render alırken, AutoCAD'de büyük bir çizim işlerken veya ağır bir hesaplama simülasyonu çalıştırırken cihaz aniden hiçbir uyarı vermeden 'çıt' sesiyle kapandıysa; güç adaptörünü taktığınızda adaptörün bildirim ışığı anında sönüyor veya şarj ışığı dahi yanmıyorsa sistemin ana güç omurgasında yer alan bir güç transistörü (MOSFET) yüksek akım ve termal yorgunluk nedeniyle delinmiş demektir. Kullanıcılar bu durumda genellikle işlemcinin veya anakartın tamamen kül olduğunu düşünür. Ancak bu arıza, anakartın güç katında saniyede yüzbinlerce kez yüksek amper anahtarlayan mosfetlerin doğal çalışma ömrü ve aşırı sıcaklık sonucu kısa devreye düşmesinden ibarettir. Mersin Toroslar’daki laboratuvarımızda bu arızaları ayarlı güç kaynakları ve FLIR termal kamera altında milimetrik olarak tespit edip onarıyoruz.

Özet: Laptopun yük altındayken aniden kapanıp bir daha açılmaması; işlemci veya ekran kartı besleme katındaki High-Side mosfetlerden birinin aşırı ısı ve akım sonucu delinerek 19V ana besleme hattını doğrudan şaseye (GND) kilitlemesidir. Adaptör takıldığı an koruma moduna geçer. Cihazı prize takılı bırakmayın; FLIR termal kamera ile arızalı mosfet tespit edilip yenilendiğinde kart sağlığına kavuşur.

Yük altında mosfet neden delinir? Termal kaçak (Thermal Runaway)

Modern dizüstü bilgisayarlarda işlemciler tam yük altında 40W ile 120W arasında enerji çeker. Bu enerjiyi sağlamak için anakartın VRM (Voltaj Regülatör Modülü) katında çiftler halinde çalışan N-Kanal Güç Mosfetleri kullanılır:

  • Bir mosfetin iç direnci RDS(on) olarak adlandırılır. Normalde bu direnç yalnızca birkaç miliohm seviyesindedir.
  • Ancak fan ızgaraları tozla dolduğunda ve termal macun kuruduğunda mosfet sıcaklığı 100°C üzerine fırlar.
  • Silikon yarıiletkenlerin fiziği gereği, sıcaklık arttıkça RDS(on) iç direnci de yükselir.
  • Direnç yükseldikçe mosfet üzerinden geçen yüksek akım daha fazla ısı üretir; bu durum kontrolsüz bir kısır döngüye (Thermal Runaway) dönüşür.
  • Sonunda mosfetin içindeki mikroskobik yalıtkan oksit tabakası delinir; Drain ve Source bacakları birbirine eriyerek kaynar.
  • 19V gerilim doğrudan şaseye aktığı için BQ şarj kontrol entegresi sistemi mikrosaniyeler içinde kapatır.

Bu sebeple bilgisayar anında susar ve bir daha açılmaz. Mersin bilgisayar tamiri atölyemizde bu arızalar karta rastgele yüksek akım basılmadan bilimsel termal analizle çözülür.

Cihazı açmadan yapılabilecek dört güvenli kontrol

Servisimize gelmeden önce cihazınızı korumak için şu güvenlik adımlarına uyunuz:

  • ADAPTÖRÜ DERHAL SÖKÜN: Delinmiş bir mosfet varken cihazı prize takılı bırakmak, kısa devrenin işlemci çekirdeğine 19V sızdırmasına yol açabilir. Fişi anında çekin.
  • Adaptör Işığı Testi: Adaptörü prize tek başına takın; LED yanıyor mu? Laptopa taktığınız an sönüyor mu? Sönüyorsa ana hatta kesin kısa devre vardır.
  • Koku Kontrolü: Kasanın klavye veya alt ızgaralarını koklayın; yanık elektronik reçine kokusu delinen mosfetin varlığını doğrular.
  • Statik Deşarj Denemesi (Yalnızca 1 Kez): Adaptörsüz halde güç tuşuna 30 saniye basılı tutun ve bırakın. Tekrar adaptörü takıp tek bir kez deneyin; tepki yoksa asla zorlamayın.
Kritik Uyarı: Kısa devreye düşmüş bir bilgisayarı 'belki çalışır' diyerek saatlerce şarjda bırakmak veya adaptör ucunu sağa sola bükmek, anakart PCB katmanlarının kömürleşmesine ve tamirin imkansızlaşmasına neden olabilir.

Yük altında yanan tipik komponentler

High-Side / Low-Side VRM Mosfetleri

AON, EMB veya Vishay marka güç transistörlerinin termal kaçak sonucu Drain-Source bacaklarının kısa devreye düşmesi.

Çok Katmanlı MLCC Kapasitörler

Mosfetlerin hemen arkasında yer alan yüksek frekanslı seramik kondansatörlerin dielektrik çatlaması yaşaması.

PWM Faz Sürücü Entegresi

Mosfetin gate bacağına tetik sinyali gönderen sürücü çipinin mosfet delinmesi esnasında geri tepen akımla yanması.

19V Giriş Akım Algılama Direnci

Aşırı akım anında sigorta gibi davranarak değer kaybeden veya yanan 0.01 Ohm akım ölçüm direnci.

Laboratuvarımızda bu bileşenler miliohm seviyesinde empedans ölçümleriyle tek tek doğrulanır.

Termal bakım ihmali ve mosfetlerin ömrü

Termal macunu 1-2 yıl yenilenmeyen bilgisayarlarda bakır ısı boruları (Heatpipe) doyum noktasına ulaşır. Sıcak hava kasa içinde kaldığında en çok ısınan yerler işlemci ve ekran kartının çevresindeki mosfetlerdir. Çoğu laptopta mosfetlerin üzerinde fan üflemesi dahi yoktur; yalnızca pasif termal pedlerle soğutulurlar. Termal pedler kuruduğunda mosfetlerin delinmesi kaçınılmaz hale gelir. Bu sebeple onarımını yaptığımız her bilgisayarda birinci sınıf faz değişimli termal pedler ve yüksek iletkenlikli termal macun standart olarak uygulanır.

Veri Güvenliği: Yükte Kapanan Bilgisayardaki Projeler Silinir mi?

Kullanıcıların en büyük endişesi render aldıkları projelerin, muhasebe kayıtlarının veya kişisel arşivlerinin kaybolmasıdır. Gönlünüz tamamen ferah olsun: Mosfet arızası anakartın elektriksel güç katındadır. M.2 NVMe SSD sürücünüz bağımsız bir bileşendir ve bu arızadan kesinlikle zarar görmez. Atölyemizde yapılan mosfet değişimi ve kısa devre onarımı asla diskinize format atılmasını gerektirmez ve bilgilerinizi silmez. Bilgisayarınız onarıldıktan sonra Windows oturumunuz, kurulu programlarınız ve yarım kalan projeleriniz aynen korunur.

Gereksiz parça değişimini önleyen profesyonel servis adımları

Mersin Toroslar’daki laboratuvarımızda mosfet kısa devrelerinde uygulanan adımlar:

  1. 1. Adım (Bobin Empedans Haritası): Anakart sökülür, tüm güç bobinleri multimetre ile şaseye karşı ölçülerek kısa devrenin ana hatta mı yoksa çekirdek hattında mı olduğu ayrıştırılır.
  2. 2. Adım (Termal Kamera ile Noktasal Tespit): Kısa devreli hatta ayarlı güç kaynağından 1V ve sınırlı akım verilir. FLIR termal kamera ile delinmiş mikro mosfet saniyeler içinde parlayarak ekranda tespit edilir.
  3. 3. Adım (Mikro Lehimleme ve Pad Temizliği): Arızalı mosfet hassas sıcak hava istasyonunda sökülür, PCB padleri temizlenir ve nominal fabrika değerinde yeni mosfet lehimlenir.
  4. 4. Adım (Osiloskop ile PWM Doğrulaması): Yeni mosfetin Gate tetikleme dalga formu osiloskopla kontrol edilir; cihaz FurMark ve AIDA64 ağır yük stres testlerine tabi tutulur.

Komple anakart değişimi zorunlu mu?

Yetkili servisler yükte kapanan cihazlara doğrudan 'anakart yanmış, değişecek' diyerek on binlerce liralık fatura çıkarır. Oysa gerçekte yanan parça yalnızca 100-150 liralık küçük bir mosfettir. Keskin Teknoloji olarak sağlam işlemci ve ekran kartını koruyarak cihazınızı %80 maliyet avantajıyla kurtarıyoruz.

Mersin Toroslar’daki Merkez Atölyemiz ve Türkiye Geneli Kargo

Mersin Toroslar’daki bağımsız merkez laboratuvarımız; Toroslar, Yenişehir, Mezitli, Akdeniz ve tüm ilçelerden elden teslim cihaz kabul etmektedir. Mersin dışındaki kullanıcılarımız ise anlaşmalı kargo kodu ile Türkiye'nin her yerinden cihazlarını güvenle ulaştırabilir. Ücretsiz ön elektriksel teşhis yapılır; onayınız olmadan hiçbir işlem başlatılmaz, çözülemeyen ürünler bedelsiz iade edilir.

Açık Adresimiz:
Zeki Ayan Mahallesi, Kuvayi Milliye Bulvarı, Abdulkadir Kuru Sitesi No:251 ABK, 33220 Toroslar / Mersin
0538 042 02 67 numaralı WhatsApp destek hattımıza yazarak anında ön bilgi alabilirsiniz.

İlgili Hizmet ve Rehber Bağlantıları

Servise gelmeden önce kısa cevaplar

Yük altında kapanan laptopun işlemcisi yanmış mıdır?

Hayır. Çoğu zaman işlemci sağlamdır; yanan bileşen işlemciyi besleyen VRM faz mosfetidir ve devre onarımıyla cihaz başarıyla kurtarılır.

Render alırken kapanan bilgisayardaki dosyalarım silinir mi?

Kesinlikle hayır. M.2 SSD diskiniz bağımsızdır ve arızadan etkilenmez; anakart onarımı sırasında diskinize format atılmaz.

Adaptör ışığı neden sönüyor?

Delinen mosfet 19V hattını doğrudan toprağa bağladığı için adaptör aşırı akım algılar ve koruma moduna geçerek kendi ışığını söndürür.

Mosfet tamiri ne kadar sürer?

Termal kamera ile tespit, mikroskobik lehimleme ve ardından 2 saatlik FurMark/AIDA64 ağır yük stres testleriyle işlem genellikle 1 ila 2 iş günü sürer.

Yük altında kapanan laptopunuzu termal kamera ile onaralım

Cihaz marka modelinizi WhatsApp destek hattımıza bildirin. Laboratuvarımızda güvenli ve noktasal mosfet onarımı sağlayalım.

WhatsApp’tan Ön Bilgi Al
WhatsApp ile iletişime geçin
